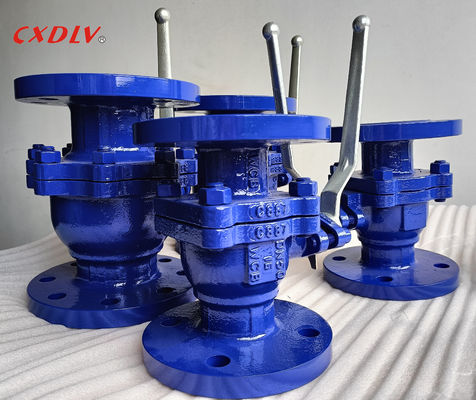

A216 Gr.WCB Valvola a sfera a fianco 2 parti con manopola PN16
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Operazione: | Maniglia | Materiale del corpo: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| Pressione: | PN16/PN25/PN40 | Dimensione: | DN15~DN200 |
| Struttura: | Palla di galleggiamento | Connessione: | doppia flangia |
| Medio: | Gas idro-olio | ||
Descrizione di prodotto
A216 Gr.WCB Valvola a sfera flangiata a 2 pezzi con leva di comando PN16
Specifiche
Valvola a sfera con comando a leva GB
Standard applicabili:
- Progettazione e fabbricazione: GB12237-89
- Connessione: JB/T79
- Test di resistenza al fuoco: API607 4a 1993
- Test e ispezione: GB/T13927-1992
Gamma di dimensioni:
- DN15~DN200
Pressione nominale:
- GB PN16
Intervallo di temperatura:
- -20°C~180°C
A valvola a sfera è una forma di valvola a quarto di giro che utilizza una sfera cava, perforata e girevole per controllare il flusso attraverso di essa. È aperta quando il foro della sfera è in linea con il flusso e chiusa quando viene ruotata di 90 gradi dalla maniglia della valvola. La maniglia è piatta in allineamento con il flusso quando è aperta ed è perpendicolare ad esso quando è chiusa, consentendo una facile conferma visiva dello stato della valvola.
| Unità: mm | |||||||
| Pressione | Dimensione | L | φE | φB | φC | T | f |
| PN16 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 20 | 3 | |
Applicazione
Le valvole a sfera sono generalmente valvole bidirezionali destinate ad applicazioni on-off utilizzate in diversi settori. Alcuni di questi includono acqua, petrolio, gas, chimica, farmaceutica, mineraria, solo per citarne alcuni.
Perché scegliere la valvola a sfera?
1. Prestazioni antistatiche: una molla è disposta tra la sfera, lo stelo della valvola e il corpo della valvola e l'elettricità statica generata dal processo di commutazione può essere derivata.
2. Poiché il materiale come il politetrafluoroetilene ha una buona proprietà autolubrificante e la perdita di attrito con il corpo sferico è piccola, la durata della valvola a sfera pneumatica è lunga.
3. La resistenza al fluido è bassa e la valvola a sfera pneumatica è quella con la minore resistenza al fluido in tutti i tipi di valvola.
4. La tenuta dello stelo della valvola è affidabile. Poiché lo stelo della valvola esegue solo lo stesso movimento del movimento di sollevamento, la tenuta di tenuta dello stelo della valvola non è facile da danneggiare e la capacità di tenuta aumenta all'aumentare della pressione del mezzo.
Selezione del modello
Valvola a sfera flottante a 2 pezzi a passaggio totale
| Standard | ANSI | GB | JIS | DIN |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Materiale | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Modello piattaforma alta 2) Modello con maniglia | |||
