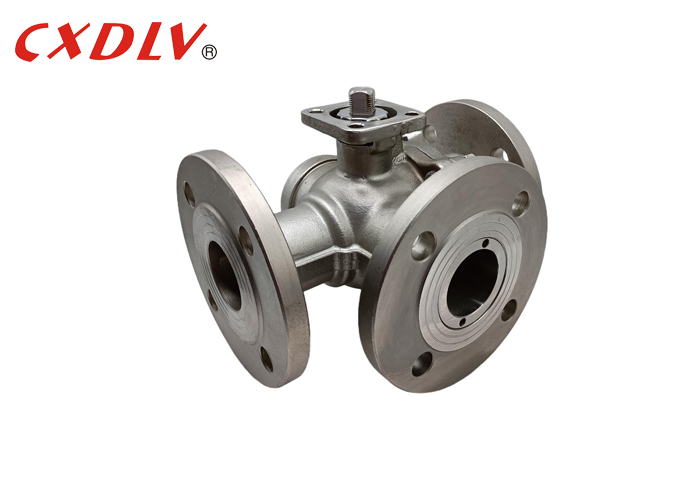

Valvola a sfera a tre vie con portata completa a stelo nudo
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q45F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casi di compensato adatti in base alla struttura delle valvole diverse |
| Tempi di consegna: | 5 ~ 25 giorni di lavoro |
| Termini di pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Oprerazione: | Azionato | Materiale del corpo: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| Connessione: | Flangia | Struttura: | Valvola a sfera mobile |
| Foro: | T-Bore | Modello n: | Q45F-16 |
| Materiale del sedile: | PTFE, PPL, Dakin Ptfe | ||
| Evidenziare: | Valvola a sfera a stagno nudo,Valvola a sfera di diverter a fianco,Valvola a sfera per diverter |
||
Descrizione di prodotto
Valvola a sfera a tre vie con portata completa a stelo nudo
Specificità
Valvola a sfera a tre vie a porta piena
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Connessione: HG/T20592, GB/T9113
- Prova di ignifugia: API607 4° 1993
- Prova e ispezione:GB/T13927-1992
Distanza di dimensioni:
- DN15 ~ DN200
Pressione nominale:
- PN16 PN25 PN40
Intervallo di temperatura:
- -20°C~185°C
Valvole a sfera a tre vieIl tipo T consente a tre tubi ortogonali di comunicare tra loro e di tagliare il terzo canale per funzionare come divisione e fusione.Il tipo di valvola a sfera a tre vie L può collegare solo due tubi che sono ortogonali l'uno all'altro, e non può mantenere il terzo tubo collegato l'uno all'altro allo stesso tempo, solo per distribuire.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8-18 anni | F10-F12 | 4-φ12 |
Applicazione
1. Rafinerie
2. petrochimico
3Apparecchiature per processi chimici
4. Applicazioni di controllo dei processi
5Applicazioni per l'acqua e i rifiuti
6Applicazioni di condotte
Caratteristiche
1. Maniglie di blocco che bloccano a 90 gradi e gli intervalli fino a 360 gradi
2- Componenti di fusione di investimento di qualità
3Dispositivi di messa a terra antistatici
4. Configurazioni di montaggio dell'attuatore di tipo ISO
5. Disponibile in una varietà di materiali speciali sedile
