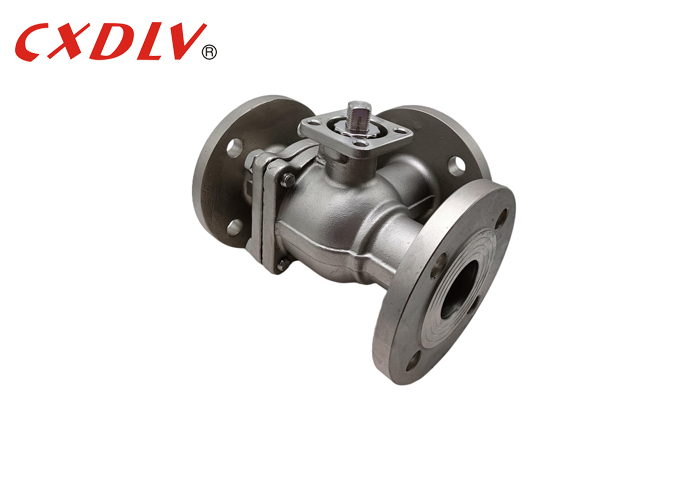

Valvola a sfera a 3 vie in acciaio inossidabile a porta L PN16
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO9001 |
| Numero di modello: | Q44F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casi di compensato adatti in base alla struttura delle valvole diverse |
| Tempi di consegna: | 5 ~ 25 giorni di lavoro |
| Termini di pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Energia: | Operazione azionaria | Materiale del corpo: | CF8M/CF8/WCB |
|---|---|---|---|
| Connessione: | Flangiato | Struttura: | Valvola a sfera mobile |
| Modello: | Porto pieno | Modello n: | Q44F-16P |
| Evidenziare: | Valvola a sfera in acciaio inossidabile a porta L,Valvola a sfera in acciaio inossidabile,Valvola a sfera in acciaio inossidabile azionata |
||
Descrizione di prodotto
Valvola a sfera a 3 vie a L in acciaio inossidabile con estremità flangiate PN16 Azionamento
Specifiche
Valvola a sfera a 3 vie a passaggio totale
Standard applicabili:
- Progettazione e fabbricazione: GB12237-89
- Connessione: HG/T20592
- Test e ispezione: GB/T13927-1992
Gamma di dimensioni:
- DN15 ~ DN200
Pressione nominale:
- PN16
Intervallo di temperatura:
- -20°C~185°C
La valvola a sfera a tre vie è disponibile nelle versioni T e L. Il tipo T consente a tre tubi ortogonali di comunicare tra loro e di interrompere il terzo canale per funzionare come divisione e unione. Il tipo di valvola a sfera a tre vie a L può collegare solo due tubi ortogonali tra loro e non può mantenere il terzo tubo collegato tra loro contemporaneamente, solo per distribuire.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Applicazione
1. Raffinerie
2. Petrolchimico
3. Apparecchiature per processi chimici
4. Applicazioni di controllo dei processi
5. Applicazioni idriche e di trattamento delle acque reflue
6. Applicazioni per condotte
Caratteristiche
1. Maniglie di bloccaggio che si bloccano a 90 gradi e a intervalli fino a 360 gradi
2. Componenti di fusione di investimento di qualità
3. Dispositivi di messa a terra antistatici
4. Configurazioni di montaggio dell'attuatore di tipo ISO
5. Disponibile in una varietà di materiali speciali per la sede
