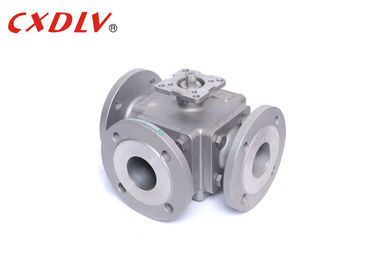

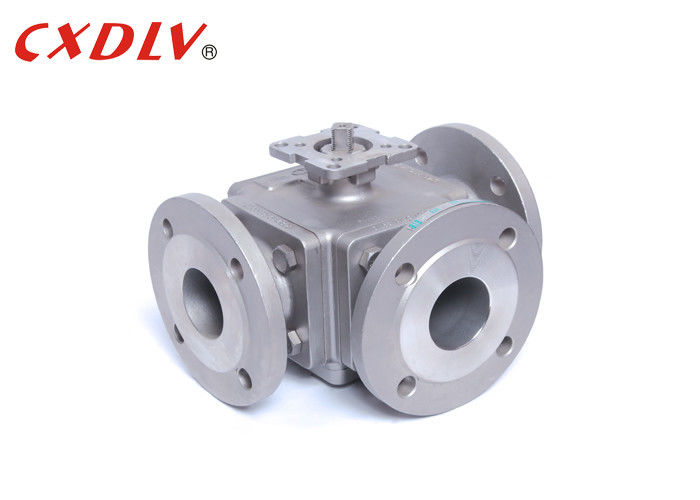

Valvola a sfera a tre vie in acciaio inossidabile a porta T-porta L con classificazione di pressione ISO5211 TOP e PN16
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q44F/Q45F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casi di compensato adatti in base alla struttura delle valvole diverse |
| Tempi di consegna: | 5 ~ 25 giorni di lavoro |
| Termini di pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale del corpo: | CF8, CF8M, WCB, CF3, CF3M | Materiale a sfera: | CF8, CF8M |
|---|---|---|---|
| Materiale del sedile: | Ptfe | Modello di porta: | L-Port, T-Port |
| Standard: | GB/ANSI/JIS | Modello n: | Q44F-16P,Q45F-16C |
Descrizione di prodotto
Valvola a sfera a 3 vie flangiata con elevata pressione nominale per applicazioni pesanti con ISO5211 TOP e pressione nominale PN16
Specifiche
Valvola a sfera flottante fusa
Standard applicabili:
- Progettazione e produzione: GB12237-89
- Connessione: JB/T79
- Test ignifugo: API607 4a 1993
- Test e ispezione: GB/T13927-1992
Gamma di dimensioni:
- DN15 ~ DN200
Pressione nominale:
- PN16 PN25 PN40
Intervallo di temperatura:
- -20°C~185°C
Valvola a sfera a tre vie è disponibile nelle versioni T e L. Il tipo T consente a tre tubi ortogonali di comunicare tra loro e di interrompere il terzo canale per funzionare come divisione e unione.
Il tipo di valvola a sfera a tre vie L può collegare solo due tubi ortogonali tra loro e non può mantenere il terzo tubo collegato tra loro contemporaneamente, solo per distribuire. Essa viene utilizzato per scollegare entrambi gli ingressi da un'uscita o può collegare uno dei due ingressi a un'uscita. Altri tipi di valvole a 3 porte possono essere progettati per altri possibili schemi e posizioni di direzione del flusso.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Applicazione
La valvola viene utilizzata principalmente nell'approvvigionamento e nello scarico di acqua di circolazione industriale, nell'approvvigionamento e nello scarico di acqua urbana, negli edifici alti e negli hotel per l'uscita dell'acqua pressurizzata della pompa, utilizzata per tagliare l'acqua di ritorno e l'eliminazione del colpo d'ariete distruttivo, garantire il funzionamento sicuro della rete di tubazioni. Progettata per tenere pienamente conto dei requisiti ambientali, senza vibrazioni, senza rumore, funzionamento regolare, garantire che hotel, residenziali siano silenziosi e abbiano funzioni di risparmio energetico.
Perché sceglierci?
1. La resistenza al fluido è bassa e il coefficiente di resistenza è uguale alla lunghezza della tubazione.
2. La struttura è semplice, di piccole dimensioni e leggera.
3. È compatto e affidabile e ha buone proprietà di tenuta. È stato ampiamente utilizzato anche nei sistemi a vuoto.
4. Il funzionamento è comodo, l'apertura e la chiusura sono rapide e la rotazione è di 90° dall'apertura completa alla chiusura completa, il che è conveniente per il controllo a lunga distanza.
5. La manutenzione è comoda, la valvola a sfera ha una struttura semplice e l'anello di tenuta è generalmente mobile e lo smontaggio e la sostituzione sono relativamente convenienti.
6. Quando è completamente aperta o completamente chiusa, la superficie di tenuta della sfera e della sede della valvola è isolata dal mezzo e il mezzo non provoca l'erosione della superficie di tenuta della valvola.
7. Ampia gamma di applicazioni, da pochi millimetri a pochi metri, dall'alto vuoto all'alta pressione può essere applicata.
