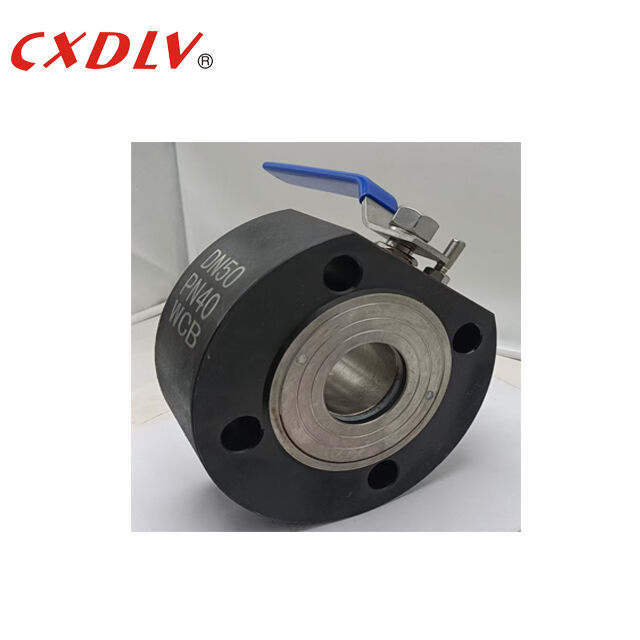

PN40 Valvola a sfera flottante a disco ad alta pressione con tenuta in PTFE ad entrata frontale e leva con maniglia in SS201
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q71f |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casi di compensato adatti in base alla struttura delle valvole diverse |
| Tempi di consegna: | 5 ~ 25 giorni di lavoro |
| Termini di pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | 1pc Valvola a sfera | Materiale della valvola: | A105n |
|---|---|---|---|
| Pressione: | PN40 | Operazione: | Maniglia leva |
| Connessione: | Wafer | Modello: | Q71f |
| Evidenziare: | valvola a sfera a disco ad alta pressione,valvola a sfera del sedile del ptfe,Valvola a leva di maniglia in acciaio inossidabile |
||
Descrizione di prodotto

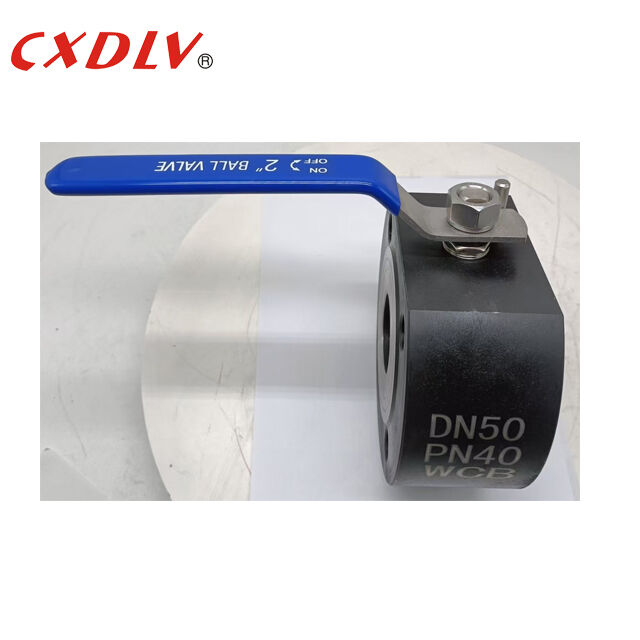

PN40 Wafer ad alta pressione Valvola a sfera galleggiante PTFE con leva SS201
Caratteristiche generali
Valvola a sfera Italia
Norme applicabili:
- Progettazione e produzione: GB / T12237 / 1989
- Connessione: JB / T79.
- Prova di ignifugia: GB / T13927 - 1992
Distanza di dimensioni:
- DN15 ~ DN200
Pressione nominale:
- Costruzione 1,6 ~ 4,0 MPa
Limite di temperatura:
- 20 °C ~ 200 °C
Galleggiante
Porto pieno
Valvole a sfera di tipo wafer(o chiamate Italy Super Thin Valve a sfera) sono utilizzate nelle apparecchiature delle condotte nelle condizioni di PN1,0~2,5 MPa,temperatura di lavoro di 29~180°C ((anello di tenuta è RPTFE) o 29~180°C ((anello di tenuta è PPL polifenilene), per ottenere di tagliare o collegare il mezzo nella condotta. il mezzo applicabile, come acqua, vapore, olio, acido nitrico, acido acetico, carbamide,può essere applicato a seconda del materiale della valvola differenziale adottato.
| Unità: mm | |||||
| Pressione | Dimensione | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
Applicazione
La valvola a sfera Wafer può essere ampiamente utilizzata in petrolio, chimica, metallurgia, centrale elettrica, industria leggera e altri campi per regolare automaticamente o tagliare olio, acqua, gas e polpa o fluido fibroso.
Forza
1Rispetto alle normali valvole a sfera, le valvole a sfera di tipo super sottile hanno il vantaggio di corta lunghezza della struttura, di peso leggero, più facile da installare e di risparmiare materiale, ecc.e con eccellenti prestazioni di isolamento termico.
2. Utilizziamo una struttura di tenuta flessibile per l'anello di seduta per ottenere risultati di elevata prestazione di tenuta affidabile e facilmente per il funzionamento aperto / chiuso,e nella valvola è installata una speciale struttura di protezione antincendio per mantenere il funzionamento delle valvole e le elevate prestazioni di tenuta non compromesse in caso di incendio.
3. La struttura antistatica può essere impostata in base alla richiesta del cliente. Impostamo una piastra di localizzazione aperta / chiusa a 90o con foro, il cliente può bloccare la posizione in base alle condizioni reali per evitare il malfunzionamento.
Selezione del modello
Valvole a sfera a wafer
| Numero di modello | Pressione di lavoro /Mpa |
Temperatura applicabile /°C |
Medio applicabile |
| Q71F-16P | 1.6 | PTFE ≤ 150 PPL ≤ 200 |
Acido nitroso |
| Q71F-25P | 2.5 | Acido nitroso | |
| Q71F-16Ti | 1.6 | Medio corrosivo ossidante | |
| Q71F-25Ti | 2.5 | Medio corrosivo ossidante |
