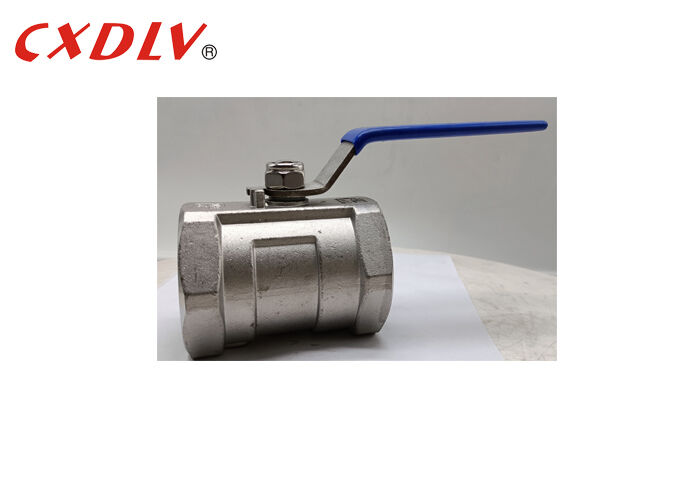

Q11F Valvola a sfera a filo a un pezzo, corpo SS316, sedile PTFE, collegamento BSP di classe 1000, leva del manico in acciaio inossidabile

Valvola a sfera filettata Q11F a 1 pezzo, corpo SS316, sede PTFE, connessione BSP Classe 1000, leva maniglia in acciaio inossidabile

 Specifiche

• Materiale corpo: SS304 o SS316
• Materiale tenuta: PTFE
• Pressione massima di esercizio: 1000 psi
• Temperatura massima di esercizio: -29~180 gradi C
• Dimensioni disponibili: DN8-DN50 o 1/4" - 2"
• Azionamento: leva maniglia, attuatore pneumatico, attuatore elettrico

Le valvole a sfera hanno un elemento di chiusura sferico con un foro rotondo o di altra forma. L'allineamento del foro con il flusso apre la valvola e il posizionamento della parte solida all'esterno della sfera nel flusso chiude la valvola. La sfera poggia su una sede della valvola e lo stelo è inserito nella parte superiore della sfera. Guarnizioni e rondelle attorno allo stelo impediscono le perdite. Una maniglia per l'azionamento manuale è collegata allo stelo. I fermi impediscono alla maniglia di ruotare di più di 90 gradi.

 Applicazione

Le valvole a sfera sono utilizzate in una varietà di applicazioni, tra cui, ma non solo:

Impianti a gas di campo, impianti di petrolio greggio, linee di alimentazione del gas, impianti polimerici, applicazioni di processo automatizzate, impianti di trattamento del gas industriale, impianti GNL, lavorazione degli idrocarburi, depositi di serbatoi, linee di alimentazione delle raffinerie di petrolio

 Vantaggio

1. La resistenza al fluido è piccola. Quando la valvola è completamente aperta, l'area della sezione trasversale del passaggio della sfera, del passaggio del corpo valvola e del tubo di collegamento sono uguali e la linea è in linea. Il fluido scorre attraverso la valvola a sfera, che equivale a scorrere attraverso un tubo dritto, e il fluido della valvola a sfera in varie valvole. La resistenza è la più piccola.

2. Funzionamento rapido, è necessario ruotare la sfera di soli 90 ° durante l'apertura e la chiusura, comodo e rapido.

3. La struttura è semplice, il volume è piccolo e il peso è leggero. In particolare, la sua altezza è molto inferiore a quella della valvola a saracinesca e della valvola di intercettazione.

4. Le prestazioni di tenuta sono migliori. Le valvole a sfera utilizzano generalmente una tenuta morbida e flessibile.

 Selezione del modello
Valvola a sfera filettata femmina 3
