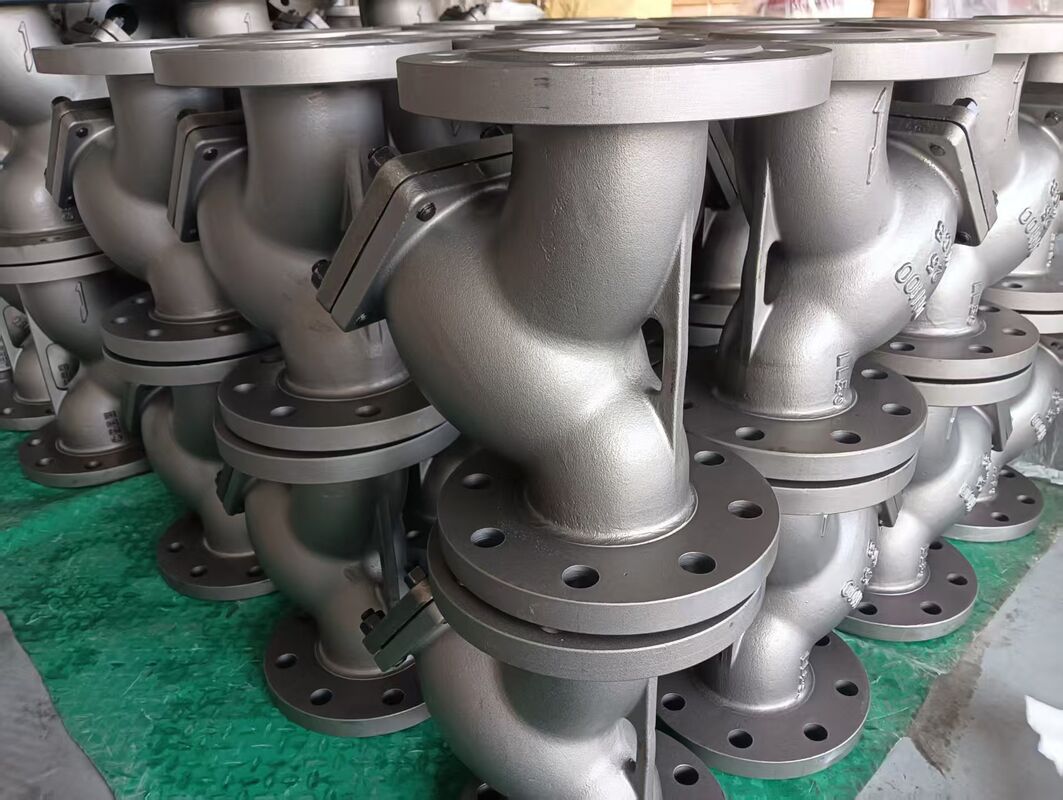

Valvola di stiratura robusta e Y realizzata in acciaio inossidabile progettata per la filtrazione delle particelle nei condotti idrici di petrolio e gas
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Applicazione: | Uso industriale, acqua uso industriale | Materiale a sfera: | CF8, CF8M |
|---|---|---|---|
| Intervallo di temperatura: | -20°C a 200°C | Foca: | PTFE, RPTFE, PEEK, PPL, ecc... |
| Materiale del sedile: | PTFE, RPTFE o Develon | Guidata da: | Manuale, penumatico, elettrico come richiesto |
| Evidenziare: | Valvola di filtrazione Y in acciaio inossidabile,filtro per condotte di gasd'acqua,filtro Y per filtrazione delle particelle |
||
Descrizione di prodotto
| Materiale del corpo: | Acciaio inossidabile duplex | Schermo: | CF8/CF8M |
|---|---|---|---|
| Guarnizione: | PTFE | Tappo: | CF8/CF8M |
| Mezzo: | Acqua Aria Gas | ||
| Evidenzia: |
|
||
Descrizione del prodotto
Specifiche
Pressione nominale: PN1.6-6.4
Pressione di prova di resistenza: PT1.5PN
Mezzi applicabili:Acqua.Aria.Gas
Applicazione
Il filtro a Y è adatto per liquidi domestici, domestici e industriali nella produzione di petrolio, chimica, fibra chimica, industria leggera, trattamento delle acque, ingegneria municipale, ecc., per filtrare le impurità solide. Di solito viene installato davanti alla pompa, all'ingresso del compressore o al misuratore di portata, alla valvola della tubazione e alle apparecchiature di tubazione per proteggere le apparecchiature e le tubazioni da blocchi e usura.
I filtri a Y vengono solitamente installati all'estremità di ingresso delle valvole di riduzione della pressione, delle valvole di scarico della pressione, delle valvole a livello dell'acqua fissa o di altre apparecchiature per rimuovere le impurità dai mezzi per proteggere il normale utilizzo di valvole e apparecchiature. Può anche essere utilizzato per la filtrazione di particelle di grandi dimensioni in gas o altri mezzi. Può essere installato sulla tubazione per rimuovere grandi impurità solide nel fluido, in modo che i macchinari e le apparecchiature (compresi compressori, pompe, ecc.) e gli strumenti possano funzionare e operare normalmente e il processo sia stabilizzato. Il ruolo della produzione sicura. Il filtro a Y è adatto per acqua, olio e gas. La rete idrica generale è di 18~30 mesh, la rete di ventilazione è di 10~100 mesh e la rete petrolifera è di 100~480 mesh.
| DIMENSIONE | d | D | D1 | D2 | t | C | n-φb | L |
| DN15 | 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| DN20 | 20 | 105 | 75 | 58 | 2 | 14 | 4-14 | 140 |
| DN25 | 25 | 115 | 85 | 68 | 2 | 14 | 4-14 | 155 |
| DN32 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 | 180 |
| DN40 | 40 | 145 | 110 | 88 | 3 | 16 | 4-18 | 200 |
| DN50 | 50 | 160 | 125 | 102 | 3 | 16 | 4-18 | 220 |
| DN65 | 65 | 180 | 145 | 122 | 3 | 18 | 4-18 | 250 |
| DN80 | 80 | 195 | 160 | 138 | 3 | 20 | 8-18 | 280 |
| DN100 | 100 | 215 | 180 | 158 | 3 | 20 | 8-18 | 320 |
| DN125 | 125 | 245 | 210 | 188 | 3 | 22 | 8-18 | 345 |
| DN150 | 150 | 280 | 240 | 212 | 3 | 24 | 8-23 | 380 |
| DN200 | 200 | 335 | 295 | 268 | 3 | 26 | 12-23 | 500 |
Caratteristica
2. Il filtro a Y adotta la struttura meccanica interna brevettata per realizzare la funzione di controlavaggio ad alta pressione nel vero senso. Il controlavaggio esterno ad alta pressione dello schermo filtrante combinato con l'autopulizia interna e lo scarico delle acque reflue può rimuovere facilmente e completamente le impurità intrappolate dal filtro. Non ci sono angoli morti nella pulizia e il flusso non è attenuato, il che garantisce l'efficienza di filtrazione e una lunga durata.
3. Il segnale di pressione differenziale di pulizia del filtro a Y viene trasmesso dal trasmettitore di pressione differenziale, che supera lo svantaggio del grande errore dell'interruttore di pressione differenziale.
4. Il dispositivo di trasmissione è integrato, sigillato e isolato dai componenti di sovracorrente e progettato con protezione da viaggio per prevenire il motore o il corpo.
5, l'uscita delle acque reflue del filtro a Y si basa sulla tenuta idraulica, non sono necessarie elettrovalvole o altre guarnizioni vulnerabili, semplici e pratiche.
6. Le flange di ingresso e uscita sono progettate come strutture mobili, che possono essere ruotate e regolate per facilitare l'installazione in loco.
7. L'anticorrosione interna del filtro a Y adotta uno speciale materiale anticorrosivo non tossico, che ha una buona resistenza agli agenti atmosferici, agli acidi e agli alcali, alla nebbia salina,
8. Il sistema elettrico del filtro a Y adotta la modalità di controllo integrata, che può realizzare il controllo remoto.
Pacchetto e consegna
Dettagli dell'imballaggio: Scegliamo custodie in legno adatte in base alle diverse valvole e organizziamo lavoratori qualificati per imballare in caso di lividi. Lo spedizioniere cooperato a lungo termine prenoterà lo spazio, sdoganerà e trasporterà per noi senza indugio. Esistono tre modi per il trasporto, via mare, via aerea e in treno. Organizzeremo il trasporto in base alle esigenze dei clienti.
Dettagli di consegna: in base all'ordine, 7~60 giorni
FAQ
Q: Sei una società commerciale o un produttore?
A: Siamo una fabbrica.
Q: Quanto dura il tempo di consegna?
A: In base all'ordine, 7~60 giorni.
Q: Fornite campioni? è gratuito o extra?
A: Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
Q: Quali sono i tuoi termini di pagamento?
A: Pagamento=1000USD, 30% T/T in anticipo, saldo prima della spedizione.
