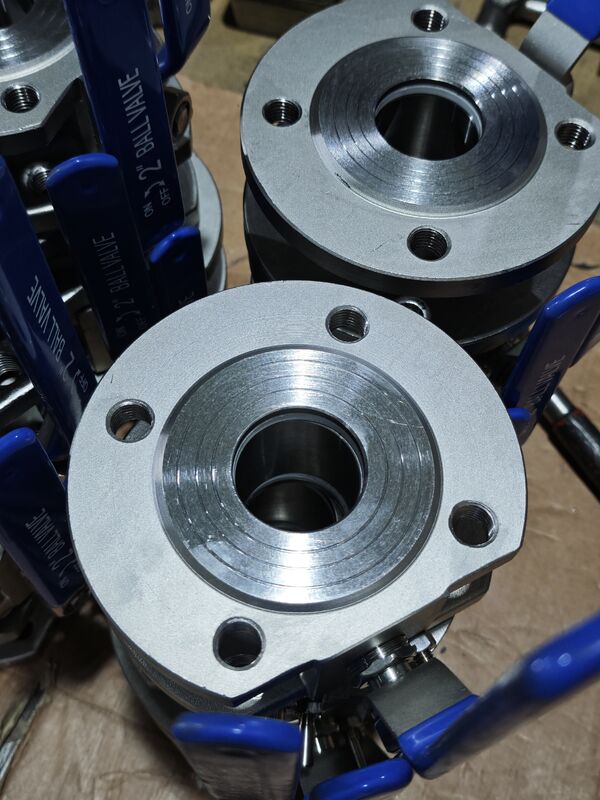

Valvola a sfera a flangia robusta progettata per la gestione del flusso di petrolio, acqua, gas e polpa in varie industrie Valvola a sfera italiana
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q71f |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casi di compensato adatti in base alla struttura delle valvole diverse |
| Tempi di consegna: | 5 ~ 25 giorni di lavoro |
| Termini di pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale della valvola: | WCB | Posto a sedere: | PPL |
|---|---|---|---|
| Imballaggio: | Grafite flessibile | Connessione: | Wafer |
| Misurare: | DN50 | Modello: | Q71f |
| Evidenziare: | Valvola a sfera a flangia per il gas di petrolio,valvola a sfera a flangia italiana,valvola a sfera per il flusso di polpa industriale |
||
Descrizione di prodotto
Regolare o tagliare olio acqua gas polpa o fibro con valvola a sfera a flangia wafer
Valvola a sfera a fianco sottile con maniglia in acciaio inossidabile
Caratteristiche del prodotto
1 PC Valvola a sfera per wafer
Norme applicabili:
- Progettazione e fabbricazione: GB/T12237/1989
- Connessione: JB/T79
- Prova di resistenza al fuoco: GB/T13927-1992
Distanza di dimensioni:DN15 ~ DN200
Pressione nominale:10,6 ~ 4,0 MPa
Intervallo di temperatura:-20°C ~ 350°C
La valvola a sfera Wafer è una nuova generazione di valvole a sfera a distanza di flangia ultra-corta sviluppata introducendo la tecnologia italiana per un design localizzato.di forma V o OIl prodotto ha le caratteristiche di struttura compatta, piccole dimensioni, peso leggero e installazione conveniente.
Unità: mm
| Pressione | Dimensione | L | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
Applicazione
La valvola a sfera Wafer può essere ampiamente utilizzata in petrolio, chimica, metallurgia, centrale elettrica, industria leggera e altri campi per regolare automaticamente o tagliare olio, acqua, gas e polpa o fluido fibroso.
Forza
- Il design unico dell'eccentrico rende la trasmissione senza attrito tra le superfici di tenuta, che prolunga la vita utile della valvola.
- Il sedile elastico generato dalla coppia.
- L'ingegnosa progettazione del cuneo fa sì che la valvola abbia una funzione di tenuta automatica sempre più stretta, con perdite compensative e zero tra le superfici di tenuta.
- Piccole dimensioni, peso leggero e facile da installare.
- I dispositivi pneumatici ed elettrici possono essere configurati in base alle esigenze dell'utente per soddisfare le esigenze di controllo remoto e programma.
- Il materiale del sedile di ricambio può essere applicato su vari supporti.
Selezione del modello
Valvole a sfera a wafer
| Numero di modello | Pressione di lavoro / MPa | Temperatura applicabile /°C | Medio applicabile |
|---|---|---|---|
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Acido nitroso |
| Q71F-25P | 2.5 | Acido nitroso | |
| Q71F-16Ti | 1.6 | Medio corrosivo ossidante | |
| Q71F-25Ti | 2.5 | Medio corrosivo ossidante |
Vuoi conoscere maggiori dettagli su questo prodotto
