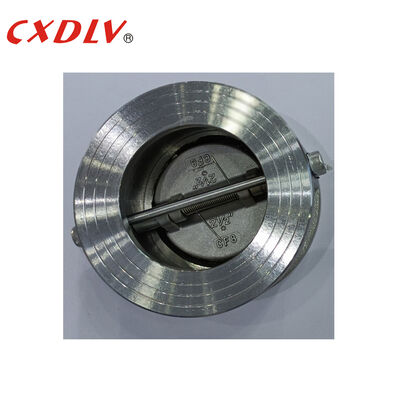

Acciaio inossidabile 304 tipo wafer doppia piastra valvola di controllo tipo PN16 fine flange
Dettagli:
| Luogo di origine: | ZheJiang, Cina |
| Marca: | CXDLV |
| Certificazione: | ISO9001:2008&PED 2014/68/EU |
| Numero di modello: | H76W-16P |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse di polilegno adatte in base alla struttura delle diverse valvole |
| Tempi di consegna: | 7-30 giorni |
| Termini di pagamento: | L/C,T/T,Western Union |
|
Informazioni dettagliate |
|||
| Materiale del disco: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | Medio: | Acqua.Gas.Olio |
|---|---|---|---|
| Misurare: | DN40 ~ DN600 | Standard: | ANSI/GB/DIN |
| Materiale del corpo: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | MPA: | 1.0 MPa/1.6 MPa/2.5 MPa/4.0 MPa/150LB/300LB |
| Primavera: | SS304/SS316/X-750 | ||
| Evidenziare: | Valvola di controllo a doppia piastra in acciaio inossidabile 304,Valvola di controllo a doppia piastra di tipo wafer,Valvola di ritegno con estremità flangiate Pn16 |
||
Descrizione di prodotto

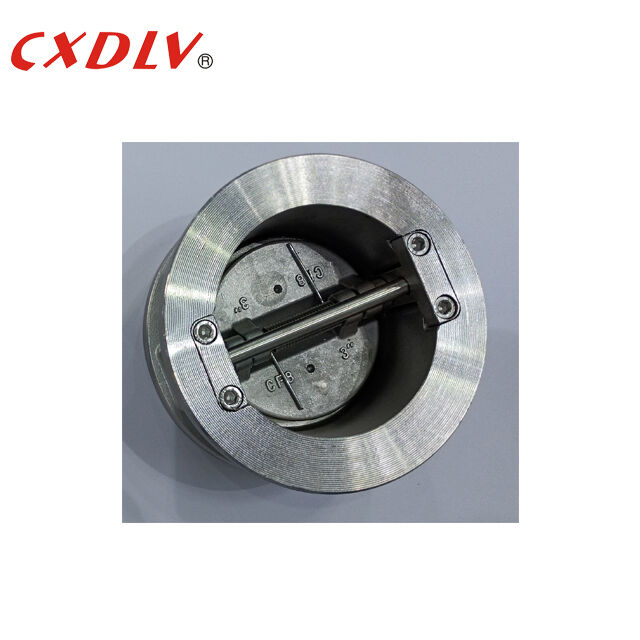

Estremità flangiata PN16 con valvola di ritegno a doppia piastra in acciaio inossidabile 304 tipo wafer
Disegno dimensionale
Specifiche
Progetta secondo AP1594.JB/T8937
Faccia a faccia secondo API594.API6D.DIN3202
Valutazione di pressione e temperatura secondoASME B16.34
Test e ispezione Secondo API598
Applicazione
La valvola di ritegno wafer a doppia piastra utilizza due piastre caricate a molla incernierate su un perno di cerniera centrale. L'interno della valvola è composto da due molle semicircolari e una superficie della piastra, ed è fissato sul corpo della valvola tramite un perno, e la molla è deformata per chiudere la piastra della valvola e la pressione del fluido provoca l'apertura della molla. La deformazione è rapida, il che protegge il tubo dai danni dovuti ai colpi d'ariete.
Caratteristica
1. Design compatto in stile wafer, monopezzo;
2. Il montante centrale supporta completamente l'assemblaggio interno senza perni o tappi esterni;
3. L'area di flusso massima riduce la perdita di pressione;
4. Il design a doppia piastra produce maggiore resistenza con tempi di apertura e chiusura ridotti;
5. Le molle di torsione aiutano la chiusura della piastra della valvola, impedendo l'inversione del flusso. La risposta coerente della valvola garantisce contro sbattimenti e colpi d'ariete
6. L'albero è caratterizzato da una struttura robusta e resistente alla corrosione;
7. I supporti dell'albero fungono da arresti per impedire la corsa eccessiva delle piastre delle valvole. Sono resistenti alla corrosione con ampie superfici di appoggio dell'albero e sono facilmente rimovibili per il montaggio interno, la manutenzione o la modifica.
8. Le rondelle reggispinta riducono l'attrito e l'usura delle cerniere della piastra della valvola.
Pacchetto e consegna
Dettagli dell'imballaggio: Scegliamo casse di legno adatte in base alle diverse valvole e organizziamo lavoratori qualificati per imballare in caso di ammaccatura. Lo spedizioniere che collabora a lungo termine prenoterà per noi lo spazio, sdoganerà e effettuerà il trasporto senza indugio. Esistono tre modi per il trasporto: via mare, via aerea e in treno. Organizzeremo il trasporto in base alle esigenze dei clienti.
Dettagli di consegna: secondo l'ordine, 7~60 giorni
