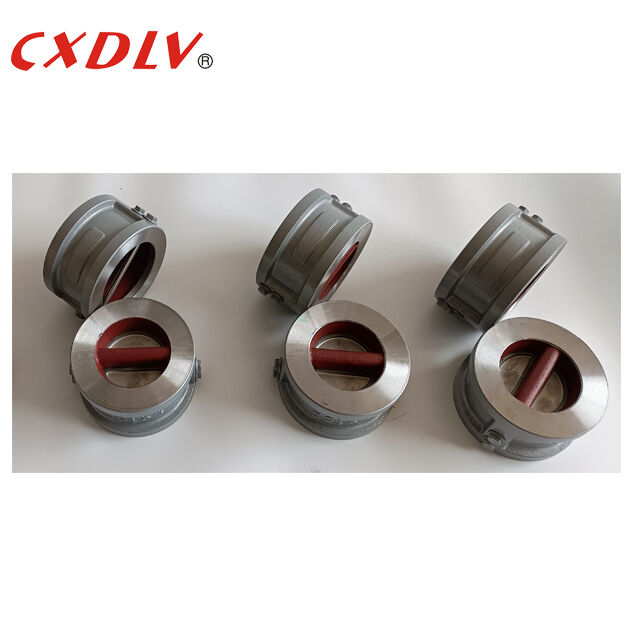

DN80 ANSI150LB RF Doppia porta piastra di acciaio fuso metallo Wafer sedile valvola di controllo Valvole di non ritorno
Dettagli:
| Luogo di origine: | ZheJiang, Cina |
| Marca: | CXDLV |
| Certificazione: | ISO9001:2008&PED 2014/68/EU |
| Numero di modello: | H76 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse di polilegno adatte in base alla struttura delle diverse valvole |
| Tempi di consegna: | 7-30 giorni |
| Termini di pagamento: | L/C,T/T,Western Union |
|
Informazioni dettagliate |
|||
| Materiale del disco: | CF8M/CF8/CF3/CF3M/WCB | Medio: | Acqua.Gas.Olio |
|---|---|---|---|
| Misurare: | DN50 ~ DN600 | Standard: | ANSI/GB/DIN |
| Materiale del corpo: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1,0MPA/1.6MPA/2.5MPA |
| Primavera: | SS304/SS316 | ||
| Evidenziare: | Valvola di ritegno in acciaio fuso DN80,valvola di non ritorno a doppia piastra ANSI150LB,valvola di ritegno wafer con sede in metallo |
||
Descrizione di prodotto
DN80 ANSI150LB RF Doppia porta piastra di acciaio fuso metallo Wafer sedile valvola di controllo Valvole di non ritorno
Specificità
Progettazione in base API594.API6D.JB/T8937
faccia a faccia secondo API594.API6D.DIN3202.JB/T8937
Indicazione della pressione e della temperatura secondoAPI598
Applicazione
La valvola di controllo a doppia piastra utilizza due piastre cariche di molle appese su un perno centrale.e è fissato sul corpo della valvola da un perno, e la molla si deforma per chiudere la piastra della valvola, e la pressione del fluido fa sì che la molla si apra. La deformazione è rapida, che protegge il tubo dai danni del martello dell'acqua.
Disegno dimensionale
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
Caratteristica
1.Stil wafer compatto, disegno in un pezzo;
2.Il palo centrale sostiene completamente l'assemblaggio interno senza perni o prese esterne;
3.L'area massima di flusso riduce la perdita di pressione;
4.Il progetto a doppia piastra produce una maggiore resistenza con tempi di apertura e chiusura ridotti;
5.Le molle di torsione aiutano la chiusura della piastra della valvola, impedendo l'inversione di flusso.
6.L'albero è dotato di una costruzione resistente alla corrosione e ad uso pesante;
7.I supporti dell'albero fungono da fermate per evitare un eccessivo spostamento delle piastre della valvola.manutenzione o modifica.
8.Le valvole a spinta riducono l'attrito e l'usura delle cerniere delle piastre delle valvole.
Confezione e consegna
Dettagli dell'imballaggio: scegliamo le casse in legno adatte in base alle diverse valvole e organizziamo operai qualificati per imballare in caso di lividi.Cambio doganale e trasporto per noi senza indugioCi sono tre modi per il trasporto, via mare, via aerea e in treno.
Dettagli della consegna: in base all'ordine, 7~60 giorni
Domande frequenti
D: Lei è una società commerciale o un produttore?
R: Siamo produttori da più di 16 anni.
D: Quanto tempo avete per consegnare?
A: Secondo l'ordine, 7~60 giorni.
D: Fornisci dei campioni? Sono gratuiti o extra?
R: Sì, potremmo offrire il campione gratuitamente, ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 30% T/T in anticipo, saldo prima della spedizione.
