DN65 PN16 Wafer doppia piastra valvola di controllo in acciaio inossidabile CF8M molla caricata doppio disco non di ritorno valvola per il gas idroelettrico
Dettagli:
| Luogo di origine: | Zhejiang, Cina |
| Marca: | Xidelong |
| Certificazione: | ISO 9001:2015, CE |
| Numero di modello: | DN65-PN16-WDCV |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 50-200 / Piece |
| Imballaggi particolari: | Custodia in compensato per esportazione con protezione interna in schiuma |
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | T/T,L/C,PayPal,Western Union |
| Capacità di alimentazione: | 5000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Tipo di valvola: | valvola di ritegno a doppia piastra per wafer | Diametro nominale: | DN65 (2-1/2\") |
|---|---|---|---|
| Valutazione della pressione: | PN16 | Materiale del corpo: | Acciaio inossidabile CF8M (316) |
| Materiale del disco: | Acciaio inossidabile CF8M (316) | Materiale del sedile: | PTFE |
| Materiale primaverile: | Acciaio inossidabile 316 | Tipo di connessione: | Wafer |
| Temperatura di lavoro: | Da -29°C a 200°C | Supporti applicabili: | Acqua, petrolio, gas |
| Evidenziare: | Valvola di controllo a doppia piastra in acciaio inossidabile,valvola di controllo non di ritorno a molla,valvola di controllo a wafer DN65 PN16 |
||
Descrizione di prodotto

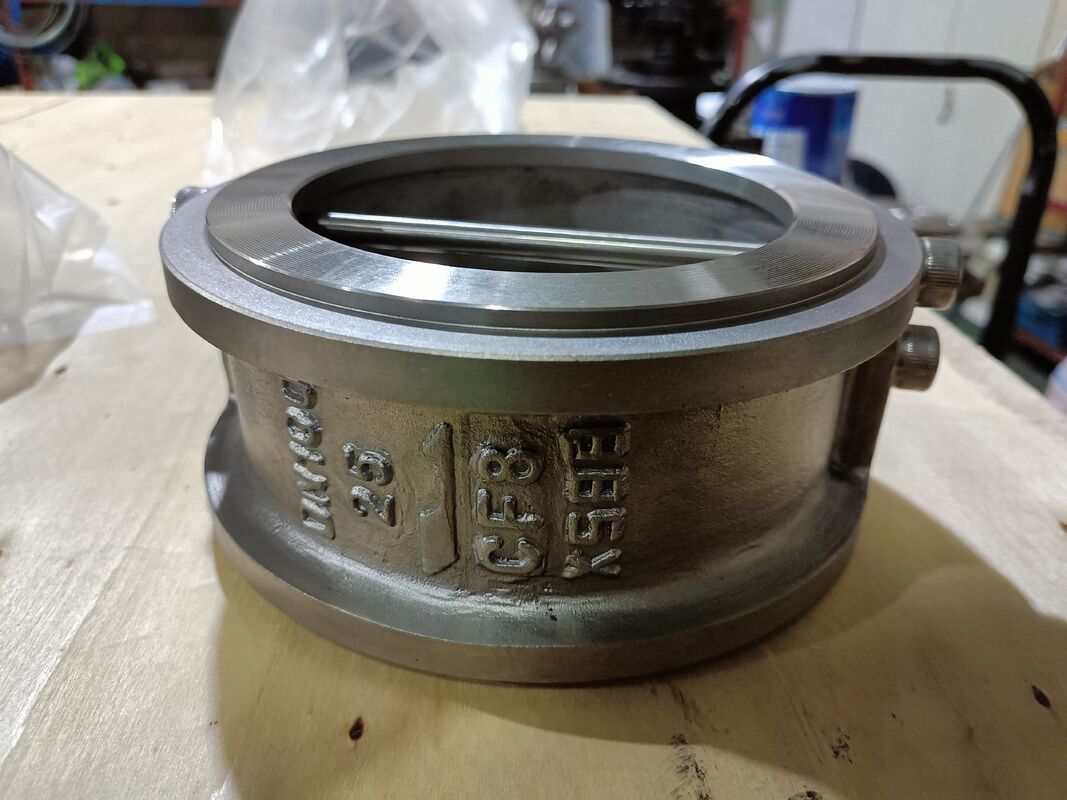

DN65 PN16 Valvola di controllo a doppia piastra per wafer
IlXidelong DN65 PN16 Wafer doppia piastra valvola di controlloè una valvola di non ritorno ad alte prestazioni progettata per la prevenzione affidabile del deflusso nei sistemi di condotte industriali più impegnativi.Con corpo robusto in acciaio inossidabile CF8M (grado A351 316) e doppi dischi a molla, questa valvola di controllo di tipo wafer offre un'eccezionale resistenza alla corrosione, chiusura rapida e funzionamento senza manutenzione in una vasta gamma di applicazioni.
Caratteristiche chiave
| Caratteristica | Benefici |
|---|---|
| Disegno a molla a doppia piastra | Il meccanismo di molla a torsione garantisce una chiusura istantanea e impermeabile alle bolle quando il flusso si inverte, prevenendo il martello d'acqua e i danni al sistema |
| CF8M Corpo e dischi in acciaio inossidabile | Superiore resistenza alla corrosione e all'ossidazione; adatto a supporti aggressivi tra cui acqua di mare, sostanze chimiche e fluidi ad alta temperatura fino a 200°C |
| Configurazione della wafer compatta | Dimensione faccia a faccia ultra-corta (secondo API 594) consente di risparmiare spazio di installazione e di ridurre il peso della condotta; si inserisce tra flange standard senza supporti aggiuntivi |
| Sedile morbido in PTFE | Sigillazione impermeabile a bassa pressione differenziale; ampia compatibilità chimica; sedile intercambiabile prolunga la durata di vita della valvola |
| Sigillazione bidirezionale | Stagno positivo in entrambe le direzioni del flusso; supporto di sicurezza antincendio per il sedile secondario metallo-metallo disponibile su richiesta |
Specifiche tecniche
- Diametro nominale:DN65 (2-1/2 pollici)
- Pressione nominale:PN16 (equivalente classe 150)
- Materiale corpo e disco:ASTM A351 CF8M (316 acciaio inossidabile)
- Materiale del sedile:PTFE vergine
- Materiale di molla:Acciaio inossidabile 316 (Inconel X-750 facoltativo)
- Standard di connessione:Tipo di wafer, adatto tra le flange della classe 150 EN 1092-1 PN16 / ASME B16.5
- Standard di progettazione:API 594, API 598, EN 13709
- faccia a faccia:API 594 Modello corto
- Temperatura di funzionamento:-29°C a +200°C (-20°F a +392°F)
- Medi applicati:Acqua, acqua calda, vapore, olio, gas, acidi deboli, solventi organici
Applicazioni tipiche
- Impianti di trattamento delle acque:Prevenzione del deflusso di scarico delle pompe nelle acque gregge, nelle acque trattate e nelle catene di scarico dei fanghi
- Sistemi di climatizzazione:L'acqua raffreddata, l'acqua condensata e i circuiti di circolazione dell'acqua calda
- Petrolio e gas:Linee di processo delle raffinerie, condotte dei serbatoi e sistemi di trasferimento del combustibile
- Marina e costruzione navale:Sistemi di acqua di zavorra, condotte di scarico di sedimenti, condotte antincendio
- Trasformazione chimica:Trasferimento di supporti corrosivi quando è richiesta la compatibilità 316 SS
- Generazione di energia:Circuiti di refrigerazione dell'acqua, condotte ausiliarie, condensato di ritorno
Assicurazione della qualità
Ogni valvola di controllo a doppia piastra Xidelong subisce le seguenti procedure di controllo della qualità prima della spedizione:
- Prova di pressione del 100% per API 598 a 1,5 volte la pressione nominale
- prova di perdita del 100% del sedile a 1,1 volte la pressione nominale con perdita visibile zero
- Certificato di materiale (EN 10204 3.1) per i componenti della carrozzeria, del disco e della guarnizione
- Ispezione dimensionale in base alle tolleranze API 594 faccia a faccia
- Piena tracciabilità dal lotto di fusione al prodotto finito
Per le configurazioni personalizzate, incluse le finiture di servizio acido NACE MR0175, le estensioni criogeniche o i modelli speciali di perforazione della flange, contattate il nostro team di ingegneri.Offriamo il marchio OEM e soluzioni di imballaggio su misura per soddisfare le esigenze del progetto.
Contattaci oggiper un preventivo competitivo, una scheda tecnica o per richiedere un campione da valutare.
