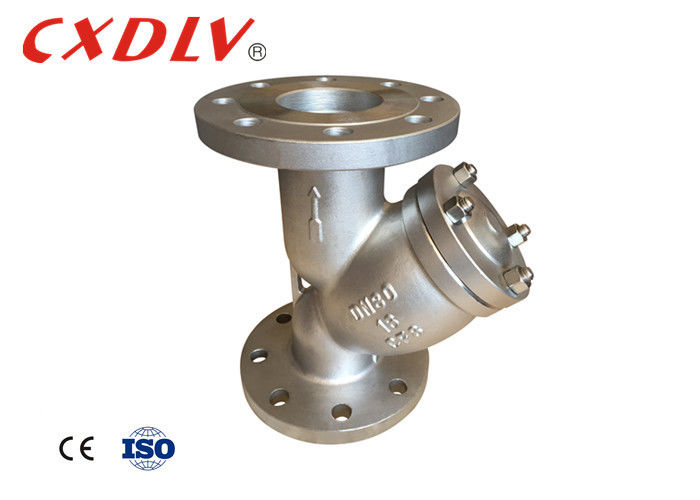

Valvola di stiratura duplex in acciaio inossidabile Y progettata per migliorare la sicurezza delle tubazioni rimuovendo particelle e contaminanti nei sistemi idro-olio e gas
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Applicazione: | Uso industriale, acqua uso industriale | Materiale della palla: | CF8, CF8M |
|---|---|---|---|
| Intervallo di temperatura: | -20°C a 200°C | Foca: | PTFE, RPTFE, PEEK, PPL, ecc... |
| Materiale del sedile: | PTFE, RPTFE o Develon | Guidata da: | Manuale, penumatico, elettrico come richiesto |
Descrizione di prodotto
| Materiale del corpo: | Acciaio inossidabile duplex | Schermo: | CF8/CF8M |
|---|---|---|---|
| Guarnizione: | PTFE | Tappo: | CF8/CF8M |
| Mezzo: | Acqua Aria Gas | ||
| Evidenziare: |
|
||
Descrizione del prodotto
Specifiche
Pressione nominale: PN1.6-6.4
Pressione di prova di resistenza: PT1.5PN
Mezzi applicabili:Acqua.Aria.Gas
Applicazione
Il filtro a Y è adatto per liquidi domestici, industriali e di processo nella produzione di petrolio, chimica, fibra chimica, industria leggera, trattamento delle acque, ingegneria municipale, ecc., per filtrare impurità solide. Viene solitamente installato davanti alla pompa, all'ingresso del compressore o al flussometro, alle valvole di linea, alle apparecchiature di tubazione, per proteggere le apparecchiature e le tubazioni da ostruzioni e usura.
I filtri a Y sono solitamente installati all'estremità di ingresso di valvole di riduzione della pressione, valvole di sicurezza, valvole a livello d'acqua fisso o altre apparecchiature per rimuovere le impurità dai mezzi, al fine di proteggere il normale utilizzo di valvole e apparecchiature. Può anche essere utilizzato per la filtrazione di particelle grandi in gas o altri mezzi. Può essere installato sulla tubazione per rimuovere grandi impurità solide nel fluido, in modo che i macchinari e le apparecchiature (inclusi compressori, pompe, ecc.) e gli strumenti possano funzionare e operare normalmente, e il processo sia stabilizzato. Il ruolo della produzione sicura. Il filtro a Y è adatto per acqua, olio e gas. La rete idrica generale è 18~30 mesh, la rete di ventilazione è 10~100 mesh e la rete dell'olio è 100~480 mesh.
| DIMENSIONE | d | D | D1 | D2 | t | C | n-φb | L |
| DN15 | 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| DN20 | 20 | 105 | 75 | 58 | 2 | 14 | 4-14 | 140 |
| DN25 | 25 | 115 | 85 | 68 | 2 | 14 | 4-14 | 155 |
| DN32 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 | 180 |
| DN40 | 40 | 145 | 110 | 88 | 3 | 16 | 4-18 | 200 |
| DN50 | 50 | 160 | 125 | 102 | 3 | 16 | 4-18 | 220 |
| DN65 | 65 | 180 | 145 | 122 | 3 | 18 | 4-18 | 250 |
| DN80 | 80 | 195 | 160 | 138 | 3 | 20 | 8-18 | 280 |
| DN100 | 100 | 215 | 180 | 158 | 3 | 20 | 8-18 | 320 |
| DN125 | 125 | 245 | 210 | 188 | 3 | 22 | 8-18 | 345 |
| DN150 | 150 | 280 | 240 | 212 | 3 | 24 | 8-23 | 380 |
| DN200 | 200 | 335 | 295 | 268 | 3 | 26 | 12-23 | 500 |
Caratteristica
2. Il filtro a Y adotta una struttura meccanica interna brevettata per realizzare la funzione di controlavaggio ad alta pressione nel vero senso della parola. Il controlavaggio esterno ad alta pressione dello schermo filtrante, combinato con l'auto-adescamento interno e lo scarico delle acque reflue, può rimuovere facilmente e completamente le impurità intrappolate dal filtro. Non ci sono angoli morti nella pulizia e il flusso non è attenuato, il che garantisce l'efficienza di filtrazione e una lunga durata.
3. Il segnale di pressione differenziale di pulizia del filtro a Y viene trasmesso da un trasmettitore di pressione differenziale, che supera lo svantaggio di un grande errore dell'interruttore di pressione differenziale.
4. Il dispositivo di trasmissione è integrato, sigillato e isolato dai componenti di sovracorrente, ed è progettato con protezione da sgancio per evitare il motore o il corpo.
5, l'uscita delle acque reflue del filtro a Y si basa sulla tenuta idraulica, non necessita di elettrovalvole o altre guarnizioni vulnerabili, semplice e pratico.
6. Le flange di ingresso e uscita sono progettate come strutture mobili, che possono essere ruotate e regolate per facilitare l'installazione in loco.
7. La protezione anticorrosione interna del filtro a Y adotta un materiale anticorrosivo speciale non tossico, che ha una buona resistenza agli agenti atmosferici, agli acidi e agli alcali, alla nebbia salina,
8. Il sistema elettrico del filtro a Y adotta una modalità di controllo integrata, che può realizzare il controllo remoto.
Pacchetto e consegna
Dettagli dell'imballaggio: Scegliamo casse di legno adatte in base alle diverse valvole e organizziamo operai qualificati per l'imballaggio in caso di ammaccature. Un spedizioniere con cui collaboriamo da tempo prenoterà lo spazio, sdoganerà e trasporterà per noi senza indugio. Ci sono tre modi di trasporto: via mare, via aerea e via treno. Organizzeremo il trasporto in base alle esigenze dei clienti.
Dettagli di consegna: secondo l'ordine, 7~60 giorni
FAQ
D: Siete una società commerciale o un produttore?
R: Siamo una fabbrica.
D: Quanto tempo è il vostro tempo di consegna?
R: Secondo l'ordine, 7~60 giorni.
D: Fornite campioni? È gratuito o a pagamento?
R: Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento=1000USD, 30% T/T in anticipo, saldo prima della spedizione.
