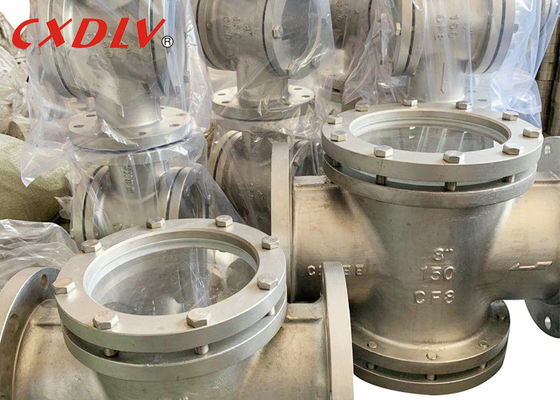

Vetro di vista diritto rotondo di acciaio inossidabile di CF8M WCB 150LB
Dettagli:
| Luogo di origine: | WENZHOU, CINA |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | SG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 7~25days |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000Pcs/Mon |
|
Informazioni dettagliate |
|||
| Collegamento: | 150LB RF | Materiale del corpo: | CF8, CF8M, WCB |
|---|---|---|---|
| Guarnizione: | PTFE | Pressione: | PN16 |
| Dimensione: | DN15~DN300 | ||
| Evidenziare: | Vetro di vista di acciaio inossidabile 150LB,Vetro di vista di acciaio inossidabile di WCB,Vetro di CF8M High Pressure Sight |
||
Descrizione di prodotto
Vetro di vista diritto di acciaio inossidabile della flangia rotonda di vista/vetro di vista ad alta pressione
Caratteristica di prodotto
Vetro di vista della flangia
Norme applicabili:
- Progettazione e fabbricare: ASTM B16.34
- Prova ed ispezione: API598
Intervallo di grandezza:
- DN15~DN300
Valutazione di pressione:
- 150LB, 300LB
Gamma di temperature:
- -20°C~150°C
Dati tecnici
| H | L | D | D1 | D2 | |
| 1" | 92 | 160 | 108 | 79,5 | 51 |
| 2" | 140 | 230 | 152 | 120,5 | 92 |
| 3" | 180 | 310 | 190 | 152,5 |
127 |
| 4" | 215 | 350 | 229 | 190,5 | 157,5 |
Panoramica
Gli indicatori di un flusso di vista è un dispositivo installato in un tubo per fornire una rappresentazione di verifica del flusso liquido per la direzione e la portata accurata. Gli indicatori di flusso di vista permettono che gli operatori osservino il colore e la chiarezza dei liquidi attraverso una finestra. Un indicatore di flusso di vista è un corpo con una o più finestre di visualizzazione, solitamente con le guarnizioni e un modo montare l'indicatore alla conduttura, quali i collegamenti flangiati e infilati. Gli indicatori di flusso di vista sono a disposizione misura le dimensioni standard del tubo che variano da 1/4-inch a 16 pollici e per portare le valutazioni di pressione dell'ANSI. Gli indicatori di flusso di vista possono applicarsi a quasi ogni fase di movimento, se è liquida, gas o la polvere.
Riferimento
| Vetro di vista della flangia | |||
| Norma | JIS | BACCANO | ANSI |
| Pressione | 10K, 20K | PN16, PN25, PN40 | 150LB, 300LB |
| Materiale | CF8, CF8M, WCB | ||
| Dimensione | DN15~DN200 | ||
