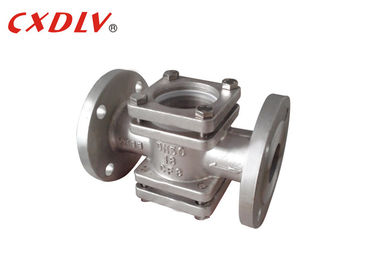

Industial SS321 ha flangiato indicatore di vetro di flusso di Windows del doppio di acciaio inossidabile di vista
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Vetro di vista |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Materiale del corpo: | Acciaio inossidabile SS321 | Bicchiere: | Borosilicato |
|---|---|---|---|
| Posto a sedere: | PTFE | Modello: | Pianura |
| Dimensione della valvola: | 1/2"~8" | Temperatura: | -20 ~ 150 ℃ |
| Evidenziare: | SS321 vetro visivo a flange,indicatore di flusso in acciaio inossidabile,doppio vetro spia |
||
Descrizione di prodotto
Indicatore di flusso con vetro spia a doppia finestra in acciaio inossidabile industriale SS321
Caratteristica del prodotto
Vetro di vista
Standard applicabili:
- Progettazione e produzione: ASTM B16.34
- Connessione flangiata: ASME B16.5
- Test e ispezione: API598
Intervallo di dimensioni:
-DN15~DN200
Valutazione della pressione:
- ANSI 150LB
Intervallo di temperatura:
-20°C~180°C
Dati tecnici
| DN | H | l | D | D1 | D2 | Z-φd | B | W |
| 15 | 72 | 130 | 89 | 60,5 | 35 | 4-16 | 11.5 | 60×60 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 |
| 25 | 92 | 160 | 108 | 79,5 | 51 | 4-16 | 13 | 80×80 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 |
| 40 | 115 | 200 | 127 | 98,5 | 73 | 4-16 | 15 | 100×100 |
| 50 | 140 | 230 | 152 | 120,5 | 92 | 4-19 | 16 | 110×110 |
Panoramica del vetro spia
Il vetro spia, chiamato anche vetro di ispezione, oblò o finestra di ispezione, è descritto come una finestra in un tubo o nelle pareti laterali di caldaie, serbatoi, camere di processo o silos per osservare visivamente la presenza, il flusso o il livello di un mezzo. Con questo vetro spia puoi controllare/ispezionare un dispositivo o l'intero processo.
Quando la semplice indicazione visiva del flusso sarà sufficiente, disponiamo di un'opzione di indicatore visivo del flusso adatta alla maggior parte delle applicazioni.
I nostri indicatori visivi sono ideali per osservare e monitorare le caratteristiche dei fluidi come direzione, flusso e colore.
Disponiamo di opzioni di indicatori di flusso a sfera ascendente, ogiva e con aletta e beccuccio, disponibili in una scelta di dimensioni e materiali con connessioni avvitate, flangiate o wafer. Compatibili con acqua, olio, sostanze chimiche fino a 600 centistoke e gas, i nostri indicatori visivi di flusso soddisfano le esigenze di numerose e varie applicazioni.
Applicazione
1. Utilità e potere
2. Cibi e bevande
3. Biocarburanti
4. Trattamento e gestione delle acque reflue
5. E chimico/petrolchimico
Selezione del modello
| Nome del prodotto | Indicatore del vetro spia di flusso | |||
| Connessione | Flangia | Filo | ||
| Pressione | DIN/JIS/ANSI | 0,6 MPa | ||
| Materiale | 1)CF8/SS304 2)CF8M/SS316 3)Acciaio al carbonio | |||
