Vetro a doppia flangia in acciaio inossidabile CF8 per la visualizzazione del flusso ad alta pressione

MOQ:	1 PC
prezzo:	Negoziabile
imballaggio standard:	Casse adatte del compensato secondo la struttura differente delle valvole
Periodo di consegna:	5~25 giorni del lavoro
metodo di pagamento:	T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Capacità di approvvigionamento:	500pcs/Mon

Informazioni di dettagli

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

CXDLV

Certificazione

CE&ISO

Numero di modello

vetro di vista

Materiale del corpo:

Acciaio inossidabile

Vetro:

borosilicato

Sedile:

Struttura:

Finestre doppie

Dimensione della valvola:

DN15~DN200

Medio:

Gas idro-olio

Descrizione del prodotto

PN40 a doppia flangia, vetro a vista ad alta pressione, in acciaio inossidabile CF8

Caratteristica del prodotto

Vetro visivo

Norme applicabili:
- Progettazione e fabbricazione: ASTM B16.34

- Connessione a flange: ASTI16.5

- Prova e ispezione: API598

Distanza di dimensioni:
- DN15~DN150

Pressione nominale:
- GB PN16
Intervallo di temperatura:
- -20°C~185°C

Gli indicatori di flusso forniscono una visione visiva delle condotte o dei recipienti sigillati, consentendo all'utente di vedere immediatamente se il flusso ha luogo e di osservare il colore, il volume e la condizione del flusso.

La nostra gamma di indicatori di flusso è dotata di una scelta di corpi in acciaio inossidabile, acciaio al carbonio e metallo,adatta alle applicazioni industriali con temperature di lavoro fino a 250 °C e pressioni di lavoro fino a 16 bar per la gamma standard e 40 bar per la gamma ad alta pressione.

Dati tecnici

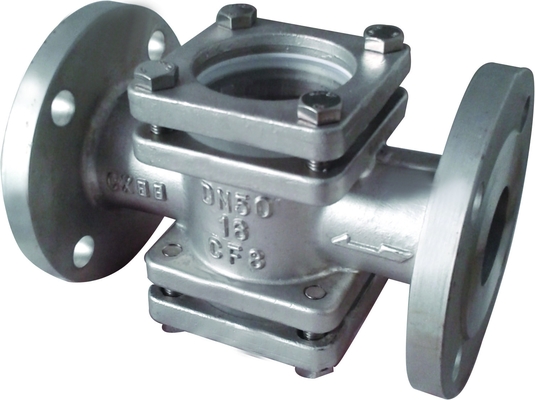

Vetro a doppia flangia in acciaio inossidabile CF8 per la visualizzazione del flusso ad alta pressione 0

DN	H	L	D	D1	D2	Z-φd	b	W	φ	E
15	72	130	89	60.5	35	4-16	11.5	60 × 60	50	10
20	82	150	98	70	43	4-16	12	72×72	60	10
25	92	160	108	79.5	51	4-16	13	80×80	65	12
32	105	180	117	89	64	4-16	14	90 × 90	75	12
40	115	200	127	98.5	73	4-16	15	100×100	85	12
50	140	230	152	120.5	92	4-19	16	110 × 110	95	15

Nota

Si prega di tenere presente che, contrariamente alla credenza comune, ogni vetro visivo è soggetto a usura.Si consiglia pertanto di controllare regolarmente il vetro e di ordinare sempre vetri di ricambio e sigilli con il vetro..

Applicazione

1Servizi pubblici e energia
2. prodotti farmaceutici
3Alimenti e bevande
4. biocarburanti
5Trattamento e gestione delle acque reflue
6E chimici/petrochimici

Selezione del modello

Nome del prodotto	Indicatore del vetro di visione del flusso
Connessione	Flanco	Filtro
Pressione	DIN/JIS/ANSI	0.6Mpa
Materiale	1) CF8/SS304 2) CF8M/SS316 3) Acciaio al carbonio

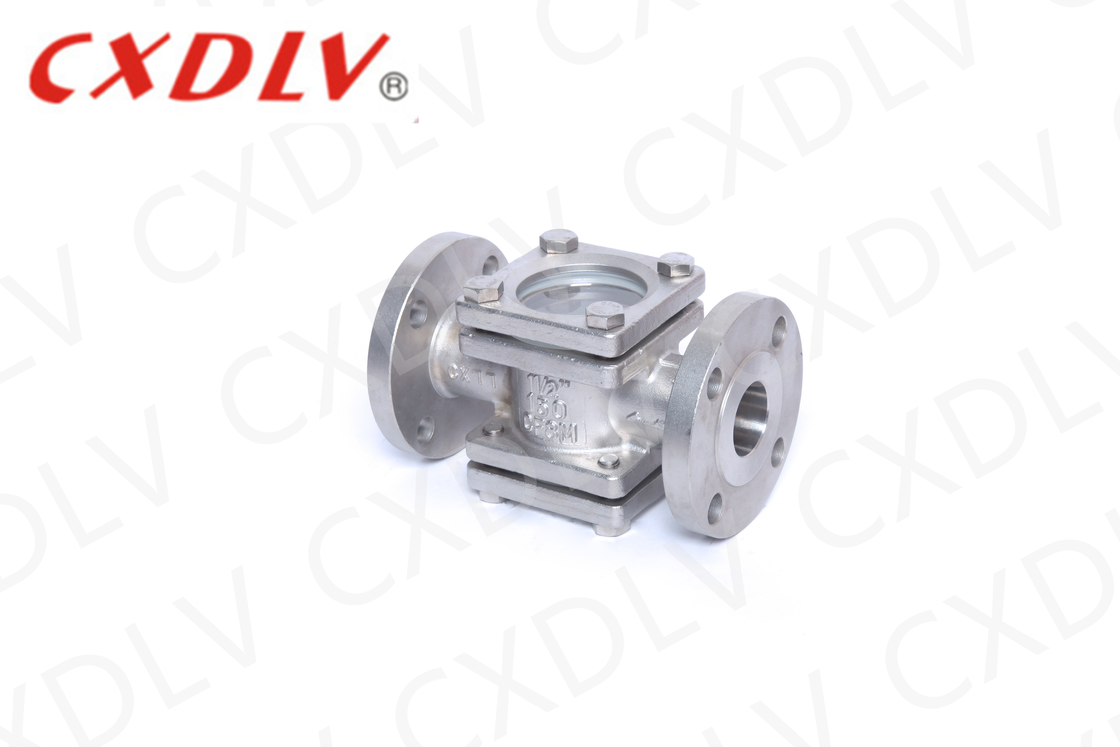

Vetro a doppia flangia in acciaio inossidabile CF8 per la visualizzazione del flusso ad alta pressione 1
