Valvola a sfera manuale fissa in acciaio inossidabile di acciaio carbonio per acqua e gas di olio

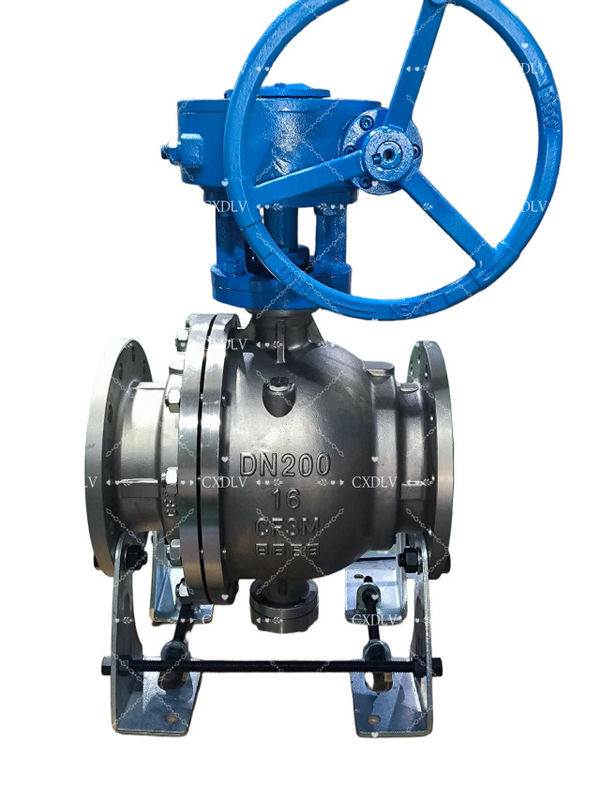

Valvola a sfera a trunnion in acciaio al carbonio WCB con estremità flangiate

Specifiche

• Disponibile nelle misure DN150 - DN400
• Disponibile in PN16
• Flusso superiore con esclusivo design della sfera sagomata
• Portata piena
• Disponibile con attuazione pneumatica, elettrica, ad ingranaggi o a leva
• Settori: petrolio e gas, marittimo, raffinazione, geotermico, energia, chimico, pasta di legno e carta, criogenico, minerario/acciaio
• Prodotto in un sistema di qualità certificato ISO 9001

Panoramica

La valvola a sfera a trunnion è una forma di valvola a quarto di giro che utilizza una sfera cava, perforata e fissa/supportata per controllare il flusso attraverso di essa.

Una valvola montata su trunnion significa che la sfera è vincolata da cuscinetti ed è autorizzata solo a ruotare, la maggior parte del carico idraulico deve essere supportato dai vincoli del sistema, con conseguente bassa pressione sui cuscinetti e nessuna fatica dell'albero. La pressione della linea spinge la sede a monte contro la sfera fissa in modo che la pressione della linea forzi la sede a monte sulla sfera per farla sigillare.

L'ancoraggio meccanico della sfera assorbe la spinta dalla pressione della linea, impedendo un eccessivo attrito tra la sfera e le sedi, quindi anche a piena pressione di esercizio nominale la coppia operativa rimane bassa. Questo è particolarmente vantaggioso quando la valvola a sfera è azionata perché riduce le dimensioni dell'attuatore e quindi i costi complessivi del pacchetto di attuazione della valvola.

Vantaggio

Il design della sfera a trunnion è la coppia operativa inferiore, la facilità d'uso, l'usura minima della sede (l'isolamento dello stelo/sfera impedisce il carico laterale e l'usura delle sedi a valle, migliorando le prestazioni e la durata), prestazioni di tenuta superiori sia ad alta che a bassa pressione (un meccanismo a molla separato e la pressione della linea a monte vengono utilizzati come tenuta contro la sfera fissa per applicazioni a bassa e alta pressione).

Il trunnion è disponibile per tutte le dimensioni e per tutte le classi di pressione, ma non sono adatti per scopi di strozzatura.

Applicazione

La valvola a sfera a trunnion è una sorta di valvola a doppio blocco e spurgo (DDB), mentre la valvola a sfera flottante sigilla solo il lato a valle. La valvola a sfera a trunnion può bloccare entrambi i fluidi a monte e a valle. E quando la pressione nella cavità centrale è maggiore della forza della molla della sede, la sede verrà spinta ad aprirsi per rilasciare la pressione all'interno della camera per garantire la sicurezza.

Perché scegliere Xidelong?

Specializzazione:
Siamo specializzati nella produzione di valvole a sfera, valvole a farfalla, valvole a saracinesca, valvole a globo, valvole di ritegno, indicatori di livello, accessori per valvole ......
Vantaggio:
1. Prezzo: in quanto produttori professionisti di valvole e accessori, garantiamo che il prezzo offerto sia molto competitivo rispetto ad altri.
2. Ispezione delle materie prime: tutti i materiali vengono testati di alta qualità e conservati in magazzino.
3. Lavoratori: tutti i lavoratori si formano per 3 mesi, lavoratori qualificati sulla linea di produzione.

Ordine di esempio:
Generalmente addebiteremo le spese di spedizione solo per i clienti fedeli e per i nuovi clienti addebiteremo principalmente il 50% del costo unitario e le spese di spedizione.

Tempi di consegna:
Di solito impieghiamo 20 giorni per gli ordini ufficiali dopo aver ricevuto il pagamento anticipato e gli ordini di esempio saranno pronti entro 7 giorni.

Controllo di qualità:
Abbiamo un sistema di qualità molto rigoroso e completo per garantire che ogni prodotto soddisfi i requisiti di qualità secondo i clienti, il controllo di qualità in entrata, il controllo di qualità finale, il controllo di qualità in uscita. Nel frattempo, tutti i prodotti saranno rigorosamente ispezionati prima della consegna. Qualità prima di tutto, servizio prima di tutto' che perseguiamo sempre.

Periodo di garanzia:
18 mesi dalla data di firma del contratto o PI. Supporto tecnico per tutta la vita.
(In caso di discrepanza della merce rispetto all'ordine e ai disegni, i clienti emettono un rapporto di reclamo relativo alla merce difettosa e allega documenti fotografici. I clienti devono considerare di effettuare una consegna aggiuntiva per la sostituzione della merce difettosa, tutte le spese sono a carico della nostra azienda. Oppure i clienti devono decidere che dovremmo risarcire le spese per la merce difettosa. Tale risarcimento coprirà tutti i costi di trasporto, i costi dei dazi doganali, l'importo della merce pagata.)

Termini e condizioni di pagamento:
1. Termini TT: Il pagamento sarà il 30% di acconto tramite bonifico bancario diretto (T/T), il restante 70% prima della spedizione o la copia di BL inviata da noi via fax o e-mail.
2. Termini L/C: Pagamento tramite L/C a vista e senza restrizioni. (L/C deve consentire un minimo di 30 giorni dalla data di spedizione della presentazione dei documenti per la negoziazione, tutte le clausole all'interno della L/C devono essere chiare, concise e accettabili. Non consentire clausole, termini e condizioni speciali.)

Prezzo competitivo:
Forniamo prezzi competitivi, buona qualità e il miglior servizio per raggiungere l'obiettivo win-win.

Personalizzazione:
La personalizzazione è accettabile.
