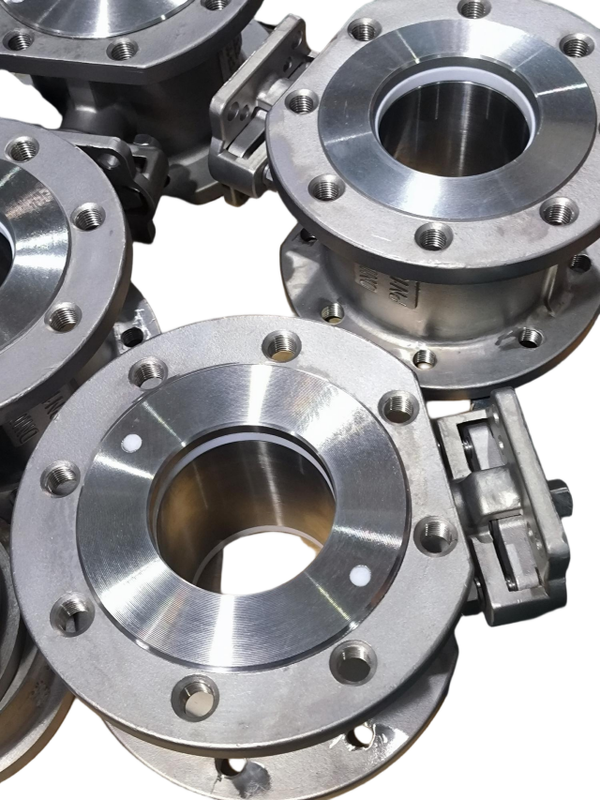

Valvola a sfera italiana con wafer a parete sottile in acciaio al carbonio WCB Componenti a cambio rapido 2 pezzi con supporto di montaggio ISO5211
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q71F-16C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casi di compensato adatti in base alla struttura delle valvole diverse |
| Tempi di consegna: | 5 ~ 25 giorni di lavoro |
| Termini di pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Connessione: | Wafer | Operazione: | Maniglia |
|---|---|---|---|
| Pressione: | PN16/PN25 | Nome del prodotto: | 1pc Valvola a sfera |
| Materiale della valvola: | acciaio al carbonio WCB | Modello: | Q71F-16C |
| Gamma di dimensioni: | DN15~DN200 | Temperatura: | -20°C~350°C |
| Evidenziare: | Valvola di Wafer WCB in acciaio al carbonio,Valvola a sfera a parete sottile a cambio rapido,ISO 5211 Disegno italiano a montaggio diretto |
||
Descrizione di prodotto
Valvola a sfera di wafer a parete sottile italiana con componenti di cambio rapido - Valvola a sfera WCB in acciaio al carbonio
Caratteristiche generali
Valvola a sfera Italia
Norme applicabili:
- Progettazione e produzione: GB / T12237 / 1989
- Connessione: JB / T79.
- Prova di ignifugia: GB / T13927 - 1992
Distanza di dimensioni:
- DN15 ~ DN200
Pressione nominale:
- Costruzione 1,6 ~ 4,0 MPa
Limite di temperatura:
- 20 °C ~ 350 °C
Valvole a sfera di tipo wafer(o chiamate Italy Super Thin tipo valvole a sfera) sono utilizzate nelle apparecchiature delle condotte nella condizione di PN1,0~2,5MPa,temperatura di lavoro di 29~180°C (l'anello di tenuta è in RPTFE) o 29~180°C (l'anello di tenuta è in polifenilene PPL), per ottenere di tagliare o collegare il mezzo nella condotta. il mezzo applicabile, come acqua, vapore, olio, acido nitrico, acido acetico, carbamide,può essere applicato a seconda del materiale della valvola differenziale adottato.
| Unità: mm | |||||
| Pressione | Dimensione | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Applicazione
La valvola a sfera Wafer può essere ampiamente utilizzata in petrolio, chimica, metallurgia, centrale elettrica, industria leggera e altri campi per regolare automaticamente o tagliare olio, acqua, gas e polpa o fluido fibroso.
Forza
1Progettazione a prova di soffio
2Progettazione completa del porto
3. ISO5211 pad di montaggio diretto
4- Flancella standard: GB
5Vari materiali di tenuta e opzioni in acciaio al carbonio
6La struttura della valvola a sfera è semplice, di piccole dimensioni e leggera.
Selezione del modello
Valvole a sfera a wafer
| Numero di modello | Pressione di lavoro /Mpa |
Temperatura applicabile /°C |
Medio applicabile |
| Q71F-16C | 1.6 | PTFE ≤ 150 PPL ≤ 250 |
Gas idro-olio |
| Q71F-25C | 2.5 | Gas idro-olio | |
