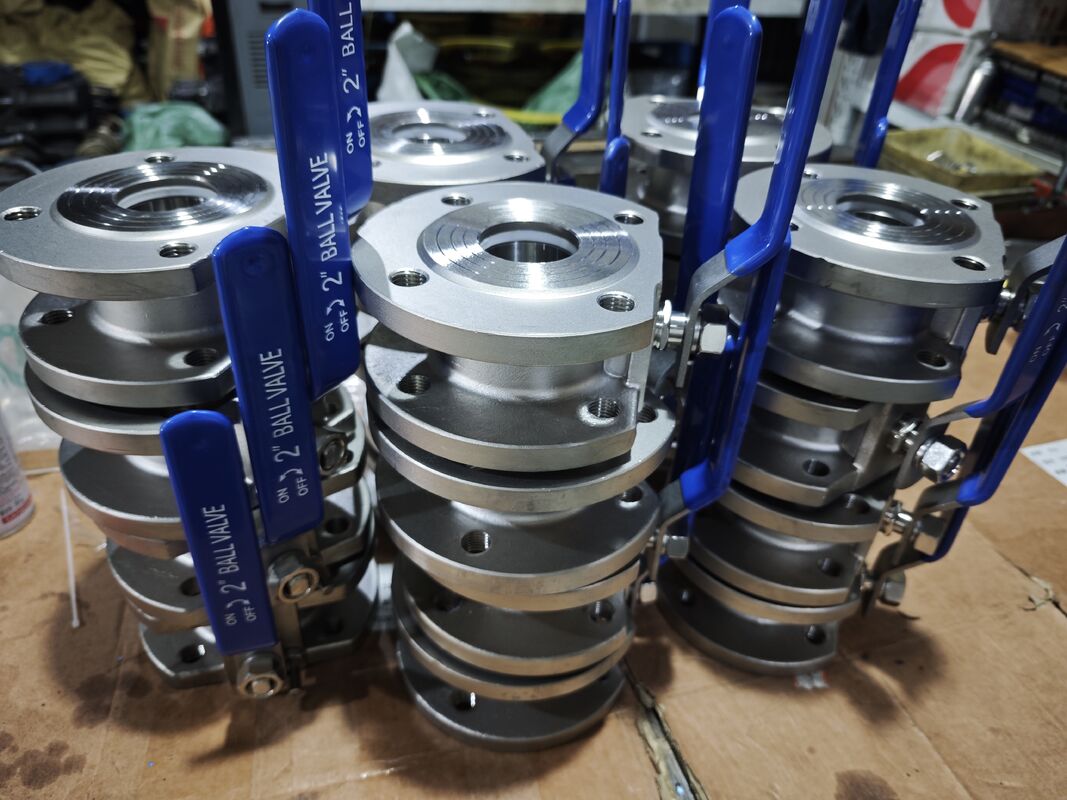

Valvola a sfera italiana a parete sottile, più conveniente per la sostituzione di parti.
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q71F-40P |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casi di compensato adatti in base alla struttura delle valvole diverse |
| Tempi di consegna: | 5 ~ 25 giorni di lavoro |
| Termini di pagamento: | T/T,D/A,L/C,D/P |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Connessione: | Wafer | Operazione: | Maniglia |
|---|---|---|---|
| Pressione: | PN40 | Nome del prodotto: | 1pc Valvola a sfera |
| Materiale della valvola: | Acciaio inossidabile CF8 CF8M | Modello: | Q71F-40P |
| Gamma di dimensioni: | DN15~DN200 | Temperatura: | -20°C~350°C |
Descrizione di prodotto
Valvola a sfera italiana a parete sottile, più comoda per la sostituzione dei componenti. Valvola a sfera in acciaio inossidabile e acciaio al carbonio
Caratteristiche Generali
Valvola a sfera Italia
Standard Applicabili:
- Progettazione e Fabbricazione: GB / T12237 / 1989
- Connessione: JB / T79
- Test Antincendio: GB / T13927 - 1992
Intervallo di Dimensioni:
- DN15 ~ DN200
Pressione Nominale:
- PN40 (4,0 MPa)
Limite di Temperatura:
- 20 °C ~ 350 °C
Valvole a sfera tipo wafer(o chiamate valvole a sfera "Italy Super Thin") sono utilizzate nelle apparecchiature di tubazione in condizioni di PN1.0~2.5MPa, temperatura di lavoro di 29~180℃ (anello di tenuta in RPTFE) o 29~180℃ (anello di tenuta in PPL Polifenilene), per interrompere o connettere il fluido nella tubazione. Il fluido applicabile, come acqua, vapore, olio, acido nitrico, acido acetico, carbamide, o fluidi ossidanti può essere applicato a seconda del materiale della valvola adottato.
| Unità: mm | |||||
| Pressione | Dimensione | L | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Applicazione
La valvola a sfera wafer può essere ampiamente utilizzata nell'industria petrolifera, chimica, metallurgica, delle centrali elettriche, dell'industria leggera e in altri settori per regolare o interrompere automaticamente olio, acqua, gas e polpa o fluidi fibrosi.
Resistenza
1. Stelo antiesplosione
2. Design a passaggio totale
3. Piastra di montaggio diretto ISO5211
4. Standard flangia: GB
5. Vari materiali di tenuta e opzioni in acciaio al carbonio
6. Struttura semplice della valvola a sfera wafer, dimensioni ridotte, peso leggero.
Selezione Modello
Valvola a sfera wafer
| Numero Modello | Pressione di Esercizio /Mpa |
Temperatura Applicabile /℃ |
Fluido Applicabile |
| Q71F-40P | 4.0 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-40Ti | 4.0 | Fluido Corrosivo Ossidante | |
| Q71F-25Ti | 2.5 | Fluido Corrosivo Ossidante |
