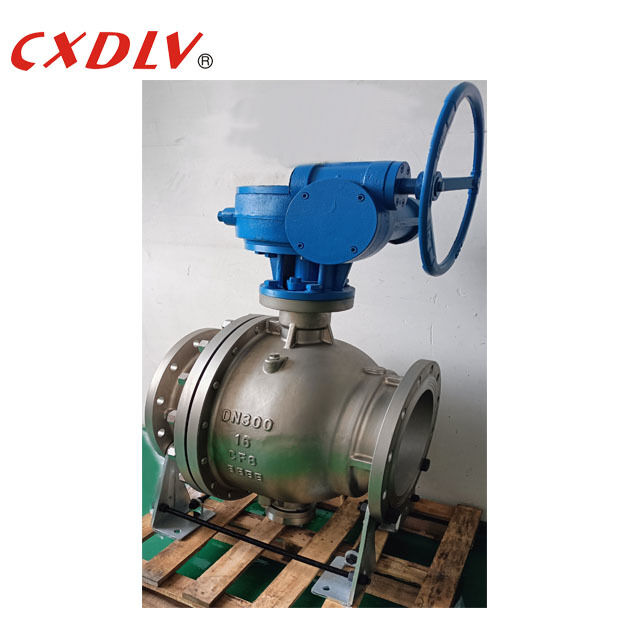

Valvola a sfera con attuatore a vite senza fine, montata su perno, flangiata PN16, in acciaio inossidabile, 12"

Valvola a sfera montata su perno in acciaio inossidabile da 12" PN16 con attuatore a vite senza fine

La valvola a sfera di questa serie ha la sfera fissa, sotto qualsiasi pressione, la sfera non si muove sotto la pressione della molla e del mezzo, spinge la sede della valvola per ottenere una buona tenuta, quindi la sede della valvola non subirà troppa pressione, avrà poca deformazione, piccola coppia di manovra e lunga durata. La sua durata è 2-3 volte quella della normale valvola a sfera di tipo O, che è particolarmente adatta per alta pressione e grande diametro

Parametri Tecnici:

La valvola a sfera a perno è una forma di valvola a quarto di giro che utilizza una sfera cava, forata e fissa/supportata per controllare il flusso attraverso di essa.

Una valvola montata su perno significa che la sfera è vincolata da cuscinetti e le è consentito solo ruotare, la maggior parte del carico idraulico viene supportato dai vincoli del sistema, con conseguente bassa pressione sui cuscinetti e nessuna fatica dell'albero. La pressione di linea spinge la sede a monte contro la sfera stazionaria in modo che la pressione di linea spinga la sede a monte sulla sfera per causare la tenuta.

L'ancoraggio meccanico della sfera assorbe la spinta della pressione di linea, prevenendo un eccessivo attrito tra la sfera e le sedi, quindi anche a piena pressione di lavoro nominale la coppia di manovra rimane bassa. Questo è particolarmente vantaggioso quando la valvola a sfera è azionata perché riduce le dimensioni dell'attuatore e quindi i costi complessivi del pacchetto di attuazione della valvola.

 Vantaggio

Il design della sfera a perno offre una coppia di manovra inferiore, facilità di funzionamento, usura minima della sede (l'isolamento dello stelo/sfera impedisce il carico laterale e l'usura delle sedi a valle migliorando le prestazioni e la durata), prestazioni di tenuta superiori sia ad alta che a bassa pressione (un meccanismo a molla separato e la pressione di linea a monte vengono utilizzati come tenuta contro la sfera stazionaria per applicazioni a bassa e alta pressione).

Il perno è disponibile per tutte le dimensioni e per tutte le classi di pressione, ma non è adatto per scopi di strozzamento.

 Applicazione

La valvola a sfera a perno viene utilizzata per tagliare o collegare il mezzo in varie tubazioni di classe 150-classe 2500 e pn16-pn320. Può essere adatta per vari mezzi come acqua, vapore, olio, gas liquefatto, gas naturale, gas di carbone, acido nitrico, acido acetico, mezzi ossidanti, urea, ecc. È ampiamente utilizzata in settori come l'industria chimica, petrolifera, del gas naturale, metallurgica, ecc. Le modalità di azionamento della valvola a sfera a perno includono azionamento a vite senza fine e vite senza fine, azionamento manuale, azionamento pneumatico ed elettrico. Le valvole a sfera a perno adottano generalmente connessione flangiata, ed è adottata anche la connessione a saldare di testa. La sede può essere una sede a tenuta morbida o una sede a tenuta dura metallica.

 FAQ

D: Siete una società commerciale o un produttore?

R: Siamo una fabbrica.

D: Quanto tempo è il vostro tempo di consegna?

R: Secondo l'ordine, 7~60 giorni.

D: Fornite campioni? è gratuito o extra?

R: Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.

D: Quali sono i vostri termini di pagamento?

R: Pagamento=1000USD, 30% T/T in anticipo, saldo prima della spedizione.
