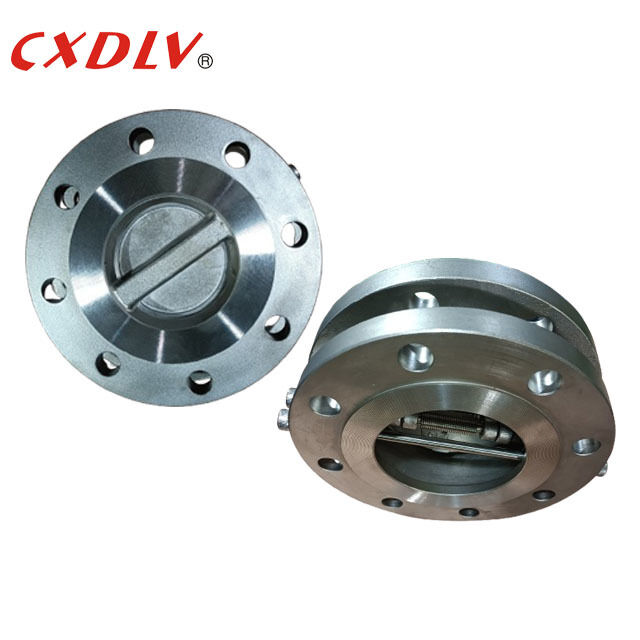

Valvola di ritegno a doppia piastra in acciaio inossidabile con cerniera metallica, estremità flangiata ANSI150LB RF
Dettagli:
| Luogo di origine: | Zhejiang, Cina |
| Marca: | CXDLV |
| Certificazione: | ISO9001:2008&PED 2014/68/EU |
| Numero di modello: | H76 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse di polilegno adatte in base alla struttura delle diverse valvole |
| Tempi di consegna: | 7-30 giorni |
| Termini di pagamento: | L/C, T/T, |
|
Informazioni dettagliate |
|||
| Materiale del disco: | Dualplex2205/CF8M/CF8/CF3/CF3M/WCB | Medio: | Acqua.Gas.Olio |
|---|---|---|---|
| Misurare: | DN50 ~ DN600 | Standard: | ANSI/GB/DIN |
| Materiale del corpo: | Dualplex2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1,0MPA/1.6MPA/2.5MPA |
| Primavera: | Inconel X-750/SS304/SS316 | ||
Descrizione di prodotto
Valvola di ritegno a doppia piastra in acciaio inossidabile con cerniera metallica, estremità flangiata ANSI150LB RF
Specifiche
Progettato secondo AP1594.API6D.JB/T8937
Faccia a faccia secondo API594.API6D.DIN3202.JB/T8937
Pressione e temperatura nominali secondoASME B16.34
Test e ispezione secondo ANSI B 16.50.DIN2401.GB/T9124.JB/T74
Applicazione
La valvola di ritegno a doppia piastra, tipo wafer, impiega due piastre a molla incernierate su un perno centrale. L'interno della valvola è composto da due molle semicircolari e una superficie di piastra, ed è fissato al corpo valvola da un perno, e la molla viene deformata per chiudere la piastra della valvola, e la pressione del fluido fa aprire la molla. La deformazione è rapida, il che protegge la tubazione dai danni da colpo d'ariete.
Disegno dimensionale
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
Caratteristica
1. Design compatto in stile wafer, monopezzo;
2. Il montante centrale supporta completamente l'assemblaggio interno senza perni o tappi esterni;
3. La massima area di flusso riduce la perdita di pressione;
4. Il design a doppia piastra produce una maggiore resistenza con tempi di apertura e chiusura ridotti;
5. Le molle di torsione assistono la chiusura della piastra della valvola, prevenendo il riflusso. La risposta costante della valvola garantisce contro lo sbattimento e il colpo d'ariete
6. L'albero presenta una costruzione robusta e resistente alla corrosione;
7. I supporti dell'albero fungono da arresti per prevenire l'eccessivo movimento delle piastre della valvola. Sono resistenti alla corrosione con ampie superfici di cuscinetto dell'albero e sono facilmente rimovibili per l'assemblaggio interno, la manutenzione o la sostituzione.
8. Le rondelle di spinta riducono l'attrito e l'usura delle cerniere delle piastre della valvola.
Imballaggio e consegna
Dettagli di imballaggio: Scegliamo casse di legno adatte in base alle diverse valvole e organizziamo operai qualificati per l'imballaggio in caso di ammaccature. Un spedizioniere con cui collaboriamo da tempo prenoterà lo spazio, sdoganerà e trasporterà per noi senza indugio. Ci sono tre modi di trasporto: via mare, via aerea e via treno. Organizzeremo il trasporto in base alle esigenze dei clienti.
Dettagli di consegna: secondo l'ordine, 7~60 giorni
FAQ
D: Siete una società commerciale o un produttore?
R: Siamo un produttore da oltre 16 anni.
D: Quanto tempo è il vostro tempo di consegna?
R: Secondo l'ordine, 7~60 giorni.
D: Fornite campioni? È gratuito o a pagamento?
R: Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento=1000USD, 30% T/T in anticipo, saldo prima della spedizione.
