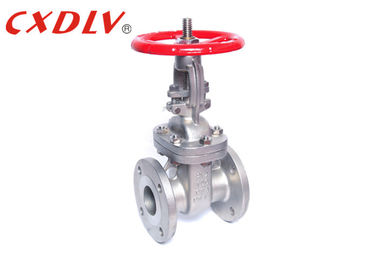

Acciaio fuso dell'acciaio inossidabile della valvola a saracinesca di isolamento di 2 pollici a motore

Acciaio fuso dell'acciaio inossidabile della valvola a saracinesca di isolamento di 2 pollici a motore

Specifiche

Norme applicabili:
- Valvola a saracinesca, API600
- Valvole d'acciaio, ASME B16.34
- ASME faccia a faccia B16.10
- L'estremità flangia ASME B16.5/ASME B16.47
- La saldatura di testa conclude ASME B16.25
- Ispezione e prova api 598

Intervallo di grandezza:
- 1/2 " ~12"

Valutazione di pressione:
- CL DI ASME, 150, 300,
Gamma di temperature:
- -196°C~650°C

Applicazione

L'apertura ed il membro di chiusura della valvola a saracinesca è un portone. La direzione di movimento del portone è perpendicolare alla direzione del liquido. La valvola a saracinesca può soltanto essere completamente aperta e completamente chiusa e non può essere regolata e strozzata. Il portone ha due fronti di sigillatura. I due fronti di sigillatura delle valvole a saracinesca più comuni del modo formano una forma di cuneo. L'angolo di cuneo varia con i parametri della valvola, solitamente 50 ed è 2°52 ' quando la temperatura media non è alta. Il portone della valvola a saracinesca del cuneo può essere trasformato un tutto, chiamato un portone rigido; può anche essere trasformato un portone che può produrre una piccola quantità di deformazione per migliorare la sua lavorabilità e per compensare la deviazione dell'angolo della superficie di tenuta durante l'elaborazione. Il bordo è chiamato un otturatore resiliente.

Caratteristica

1. La resistenza fluida è piccola e la superficie di tenuta più di meno è lavata ed erosa mediante il medium.
2. aprendosi e chiudendosi è più economico.
3. La direzione di scorrimento del medium non è limitata, nessuna perturbazione, nessuna riduzione di pressione.
4. la forma semplice, la breve lunghezza della struttura, il buon processo di fabbricazione e l'ampia applicazione variano

Selezione di modello

Valvola a saracinesca
