Dettagli:
Termini di pagamento e spedizione:
|
Materiale corpo: | CF8, CF8M, CF3, CF3M, WCB | Struttura: | gambo in aumento |
---|---|---|---|
standard: | ANSI | Dimensioni: | 4" ~12" |
Temperatura: | alta temperatura | colore: | Argento |
Evidenziare: | Acciaio forgiato Saracinesche,saracinesca resiliente |

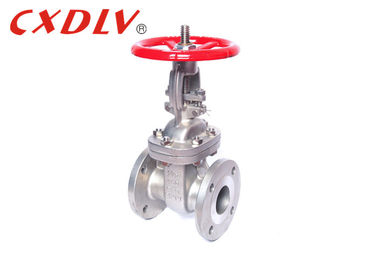

Classe flessibile di isolamento 150 di conclusione della flangia del doppio della valvola a saracinesca del cuneo dell'ANSI
Specifiche
Norme applicabili:
- Valvola a saracinesca, API600
- Valvole d'acciaio, ASME B16.34
- ASME faccia a faccia B16.10
- L'estremità flangia ASME B16.5/ASME B16.47
- La saldatura di testa conclude ASME B16.25
- Ispezione e prova api 598
Intervallo di grandezza:
- 1/2 " ~12"
Valutazione di pressione:
- CL DI ASME, 150, 300,
Gamma di temperature:
- -196°C~650°C
Applicazione
Il portone della valvola a saracinesca ha due fronti di sigillatura. I due fronti di sigillatura della forma più comunemente usata della valvola a saracinesca del cuneo una forma di cuneo. L'angolo di cuneo varia con i parametri della valvola, solitamente 5º e la temperatura media non è alta quanto 2°52 '. Il portone della valvola a saracinesca del cuneo può essere trasformato un tutto, chiamato un portone rigido; può anche essere trasformato un portone che può produrre una piccola quantità di deformazione per migliorare la sua lavorabilità e per compensare la deviazione dell'angolo della superficie di tenuta durante il processo lavorante. Il bordo è chiamato un otturatore resiliente.
DIMENSIONE | L (RF) | d | H | H1 | W | W1 |
1/2» | 108 | 14 | 195 | / | 120 | / |
3/4" | 117 | 19 | 210 | / | 120 | / |
1" | 127 | 25 | 240 | / | 140 | / |
1 1/4" | 140 | 32 | 300 | / | 180 | / |
1 1/2» | 165 | 38 | 395 | / | 200 | / |
2" | 216 | 51 | 400 | / | 200 | / |
2 1/2» | 241 | 64 | 435 | / | 200 | / |
3" | 283 | 76 | 515 | / | 250 | / |
4" | 305 | 102 | 595 | / | 280 | / |
5" | 381 | 127 | 725 | / | 280 | / |
6" | 403 | 152 | 780 | 820 | 300 | 310 |
8" | 419 | 203 | 975 | 1020 | 350 | 310 |
10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Caratteristica
1. Qualità stabile: implementi il monitoraggio di qualità in tutto l'ispezione sfumata e completa di processo!
2. Prezzo ragionevole: Controllo dei costi interno efficiente, ridurre le spese ed avvantaggiare i clienti!
3. Consegna veloce: linea di produzione avanzata, calza sufficiente, accorciata termine di consegna!
Selezione di modello
Valvola a saracinesca
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Azionatore | 1) (Ritorno della primavera) 2) doppio agire a semplice effetto | |||
Accessori | 1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Ingranaggio caldo del posizionatore 5) |
