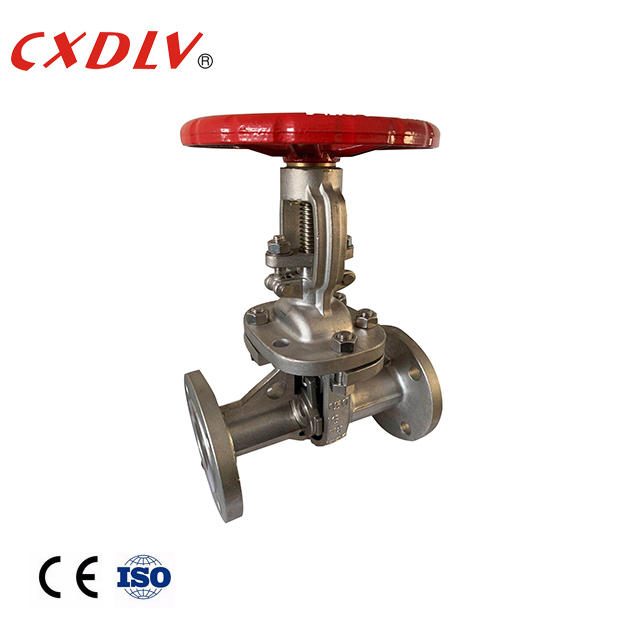

Valvola di cancello a stelo ascendente a flangia, cuneo flessibile a bullone
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Z41W |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casi di compensato adatti in base alla struttura delle valvole diverse |
| Tempi di consegna: | 5 ~ 25 giorni di lavoro |
| Termini di pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale del corpo: | CF8, CF8M, CF3, CF3M, WCB | Standard: | GB |
|---|---|---|---|
| Misurare: | DN80 ~ DN100 | Temperatura: | -196 ° C ~ 650 ° C. |
| Colore: | Argento | Foca: | guarnizione del metallo |
Descrizione di prodotto

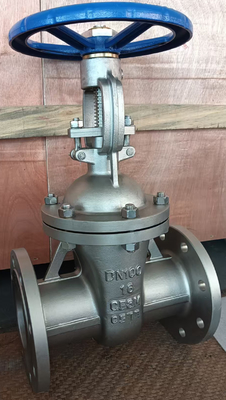

Valvola a saracinesca flangiata a stelo montante con cuneo flessibile e coperchio bullonato
Specifiche
Standard applicabili:
- DIMENSIONE FACCIA A FACCIA: GB/T 12221
- DIMENSIONE FLANGIA DI ESTREMITÀ: GB/T 9113
- PROGETTAZIONE: ANSI B16.34
- TEST: API598
Gamma di dimensioni:
- DN50~DN350
Pressione nominale:
- PN16~PN40
Intervallo di temperatura:
- -20°C~180°C
Applicazione
La valvola a saracinesca flangiata manuale standard nazionale Z41 è una delle valvole on-off più comuni che utilizza il movimento su e giù della saracinesca per collegare (aprire) e chiudere (chiudere completamente) il fluido nel tubo. Queste valvole a saracinesca sono ampiamente utilizzate come dispositivi di condizionamento e intercettazione in tubazioni come acqua di rubinetto, fognature, edilizia, petrolio, chimica, alimentare, farmaceutica, tessile, energia elettrica, marina, metallurgia e sistemi energetici.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
Caratteristica
1. Il fluido può fluire in entrambe le direzioni, il che è facile da installare. I canali della valvola a saracinesca sono simmetrici su entrambi i lati.
2. La lunghezza della struttura (la distanza tra le due facce terminali di collegamento dell'alloggiamento) è piccola.
3. Forma semplice, lunghezza della struttura corta, buon processo di fabbricazione e ampia gamma di applicazioni.
Selezione del modello
Valvola a saracinesca
| Standard | ANSI | GB | JIS | DIN |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Materiale valvola | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Attuatore | 1) Azione singola (ritorno a molla) 2) Azione doppia | |||
| Accessori | 1) Finecorsa 2) Elettrovalvola 3) Filtro 4) Posizionatore 5) Ingranaggio caldo | |||
