Dettagli:
Termini di pagamento e spedizione:
|
| Materiale corpo: | CF8, CF8M, CF3, CF3M, WCB | standard: | GB |
|---|---|---|---|
| Dimensioni: | DN80~DN100 | Temperatura: | -196°C~650°C |
| colore: | Argento | guarnizione: | Guarnizione del metallo |
| Evidenziare: | saracinesca resiliente,valvola a saracinesca industriale |
||

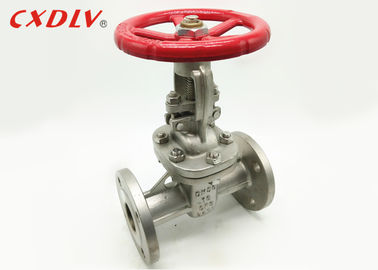

Il gambo in aumento ha flangiato valvola a saracinesca per il cuneo di potere dell'ingranaggio dell'accessorio per tubi
Specifiche
Norme applicabili:
- DIMENSIONE FACCIA A FACCIA: GB/T 12221
- DIMENSIONE DELLA FLANGIA DELL'ESTREMITÀ: GB/T 9113
- DESING: ANSI B16.34
- PROVA: API598
Intervallo di grandezza:
- DN15~DN300
Valutazione di pressione:
- PN16~PN40
Gamma di temperature:
- -196°C~650°C
Applicazione
La valvola a saracinesca manuale standard nazionale della flangia Z41 è una delle valvole di accensione più comuni che utilizza su e giù il lavoro del portone per collegare (aprirsi) e per chiudere (completamente fine) il medium fluido nel tubo. Queste valvole a saracinesca sono ampiamente usate come il condizionamento e dispositivi d'arresto in condutture come acqua di rubinetto, acque luride, costruzione, petrolio, il prodotto chimico, l'alimento, farmaceutico, tessuto, energia elettrica, marinaio, metallurgia e sistemi energetici.
| DN | L | D | D1 | D2 | BF | z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Caratteristica
1. Il medium può entrare in tutta la direzione da entrambi i lati, che è facile da installare. I canali della valvola a saracinesca sono simmetrici da entrambi i lati.
2. La lunghezza della struttura (la distanza fra i due fronti di collegamento dell'estremità dell'intelaiatura) è piccola.
3. la forma semplice, la breve lunghezza della struttura, il buon processo di fabbricazione e l'ampia applicazione variano.
Selezione di modello
Valvola a saracinesca
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Azionatore | 1) (Ritorno della primavera) 2) doppio agire a semplice effetto | |||
| Accessori | 1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Ingranaggio caldo del posizionatore 5) | |||
