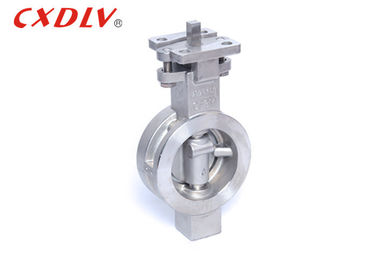

Eccentrico GB PN16 del doppio dell'acciaio inossidabile della valvola a farfalla del wafer di rendimento elevato
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | D73F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale corpo: | CF8 | Materiale di Seat: | ptfe |
|---|---|---|---|
| Struttura: | Doppio eccentrico | standard: | GB |
| Dimensioni: | DN150 | Medium: | Gas di olio dell'acqua |
| Evidenziare: | Tipo valvola a farfalla della cialda,Wafer farfalla valvola di non ritorno |
||
Descrizione di prodotto
Eccentrico GB PN16 del doppio dell'acciaio inossidabile della valvola a farfalla del wafer di rendimento elevato
Specifiche
1. Norme applicabili:
* progettazione e fabbricazione: GB/T12238-2005
* collegamento: JB/T79- 94(2)
* dimensione faccia a faccia: GB/T 12221(20)
* prova ed ispezione: JB/T9092-1999
2. Intervallo di grandezza:
- DN50~DN500
3. Valutazione di pressione:
- PN16~PN40
4. Gamma di temperature:
- -20°C~185°C
Applicazione
Le valvole a farfalla di rendimento elevato sono una norma in molte industrie compreso il riscaldamento, arieggiare e condizionamento d'aria, produzione di energia, elaborazione dell'idrocarburo, il trattamento delle acque reflue e dell'acqua e la costruzione navale marina e commerciale.
| DN | L | C | Y | E | G |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
Forza
1. Il piatto di farfalla è guidato dal gambo di valvola. Se è girato con 90°, può essere aperto una volta e chiuso. Cambiando l'angolo di deviazione del disco, il flusso del medium può essere controllato.
2. condizioni e medium di lavoro: La valvola a farfalla è adatta a trasportare i vari liquidi corrosivi ed anti corrosivi nei sistemi di ingegneria quali la fornace, gas, gas naturale, gas di petrolio liquefatto, gas di città, aria calda e fredda, fusione chimica e produzione di energia, rifornimento idrico e drenaggio della costruzione, ecc. Sul tubo del medium, usato per regolare e tagliare il flusso del medium.
Selezione di modello
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
