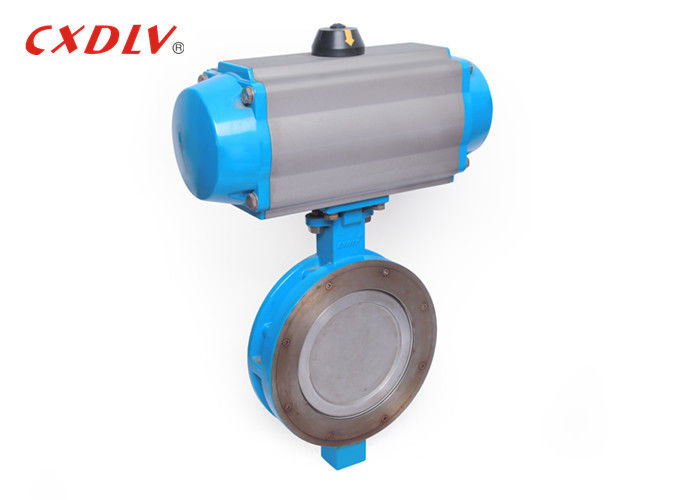

Norma a 4 pollici attivata pneumatica morbida dell'ANSI/GB delle valvole a farfalla del wafer di Seat
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | D73F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale corpo: | acciaio inossidabile/wcb | Struttura: | Doppio eccentrico |
|---|---|---|---|
| standard: | ANSI | Dimensioni: | 6" |
| Medium: | Gas di olio dell'acqua | Connessione: | Tipo del wafer |
| Evidenziare: | Tipo valvola a farfalla della cialda,Wafer farfalla valvola di non ritorno |
||
Descrizione di prodotto
Norma a 4 pollici attivata pneumatica morbida dell'ANSI/GB delle valvole a farfalla del wafer di Seat
Specifiche
1. Norme applicabili:
* progettazione e fabbricazione: ASTM A351 304
* collegamento: JB/T79- 94(2)
* dimensione faccia a faccia: ANSI/ASME B16.5
* prova ed ispezione: API STD598-84
2. Intervallo di grandezza:
- 1/2 " ~24"
3. Valutazione di pressione:
- 150LB~600LB
4. Gamma di temperature:
- -20°C~185°C
Applicazione
La valvola a farfalla elettrica di adeguamento è un tipo di valvola elettrica e di valvola di regolazione elettrica. I metodi del collegamento principale sono: il tipo ed il wafer della flangia scrivono, che sono unità di esecuzione importanti nel campo di controllo di automazione industriale. Due punti importanti per installazione della valvola a farfalla elettrica di adeguamento: la posizione di installazione, l'altezza e la direzione dello sbocco e dell'entrata devono soddisfare le richieste di progettazione. Si noti che la direzione di flusso di media dovrebbe essere coerente con la direzione della freccia segnata sul corpo di valvola ed il collegamento dovrebbe essere costante e strettamente. La valvola a farfalla elettrica di adeguamento deve essere ispezionata prima di installazione. La targhetta della valvola dovrebbe aderire «al segno generale» standard nazionale corrente GB12220 della valvola.
| DIMENSIONE | L | C | Y | E | G |
| 2" | 43 | 96 | 50 | 38 | 124 |
| 2 1/2» | 49 | 119 | 48 | 59 | 194 |
| 3" | 49 | 132 | 74 | 73 | 203 |
| 4" | 54 | 157 | 97 | 95 | 216 |
| 5" | 64 | 186 | 111 | 111 | 217 |
| 6" | 57 | 216 | 146 | 142 | 235 |
| 8" | 64 | 270 | 194 | 188 | 270 |
| 10" | 71 | 324 | 243 | 236 | 329 |
| 12" | 81 | 381 | 289 | 282 | 357 |
Forza
Il gambo di valvola è una struttura della attraverso-barretta. Dopo l'estinzione e la tempera del trattamento, ha le buone proprietà meccaniche, resistenza della corrosione e resistenza complete del graffio. Quando la valvola a farfalla è aperta e chiusa, il gambo di valvola soltanto gira e non realizza l'operazione di sollevamento. L'imballaggio del gambo di valvola non è facile da essere rotto ed il sigillamento è affidabile. È riparato con il perno del cono del piatto di farfalla e l'estremità sporgentesi è destinata per impedire il tipo della perforazione-fuori, in modo da impedire la valvola provenga dallo sprofondare quando il gambo di valvola ed il piatto di farfalla sono casualmente rotti.
Selezione di modello
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
