Dettagli:
Termini di pagamento e spedizione:
|
Materiale corpo: | SUS304 | Materiale di Seat: | ptfe |
---|---|---|---|
Struttura: | Doppio eccentrico | standard: | GB |
Dimensioni: | DN300 | Medium: | Gas di olio dell'acqua |
Evidenziare: | Tipo valvola a farfalla della cialda,valvola a farfalla di stile del wafer |

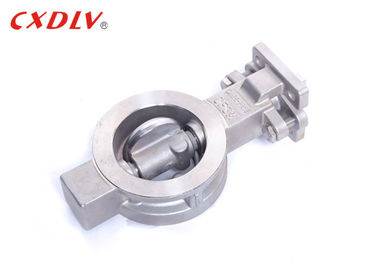

Per l'estremità della flangia del doppio della valvola a farfalla del wafer del gas di olio dell'acqua manovrata mediante ingranaggi
Specifiche
1. Norme applicabili:
* progettazione e fabbricazione: GB/T12238-2005
* collegamento: JB/T79- 94(2)
* dimensione faccia a faccia: GB/T 12221(20)
* prova ed ispezione: JB/T9092-1999
2. Intervallo di grandezza:
- DN50~DN500
3. Valutazione di pressione:
- PN16~PN40
gamma 4.Temperature:
- -20°C~185°C
Applicazione
La valvola a farfalla, anche conosciuta come la valvola a cerniera, è una valvola di regolazione semplice. La valvola a farfalla che può essere utilizzata per il controllo di commutazione della conduttura a bassa pressione media significa che il membro di chiusura (valvola o disco) è un disco che gira intorno all'asse della valvola per raggiungere l'apertura ed il closing. un genere di valvola.
Il disco della valvola a farfalla è montato nella direzione del diametro del tubo. La valvola a farfalla è semplice in struttura, piccola nella dimensione e nella luce nel peso. Consiste soltanto di alcune parti e può essere aperta e chiusa rapidamente da soltanto 90° girante. L'operazione è semplice e la valvola ha buone caratteristiche del comando idraulico. Quando la valvola a farfalla è completamente nel posto vacante, lo spessore del disco è la sola resistenza quando il medium attraversa il corpo di valvola, in modo dalla perdita di pressione generata dalla valvola è piccola, in modo da ha migliori caratteristiche di controllo di flusso.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Forza
1. La valvola a farfalla può trasportare il fango ed accumulare la meno quantità di liquido alla bocca del tubo. Una buona guarnizione può essere raggiunta a pressione bassa. La prestazione di adeguamento è buona.
2. La progettazione aerodinamica del piatto di farfalla, la perdita fluida della resistenza è piccola, può essere descritta come prodotto economizzatore d'energia.
Selezione di modello
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
