Dettagli:
Termini di pagamento e spedizione:
|
Materiale corpo: | CF8M | Materiale di Seat: | ptfe |
---|---|---|---|
Struttura: | Doppio eccentrico | standard: | GB |
Dimensioni: | DN200 | Medium: | Gas di olio dell'acqua |
Evidenziare: | Tipo valvola a farfalla della cialda,valvola a farfalla di stile del wafer |

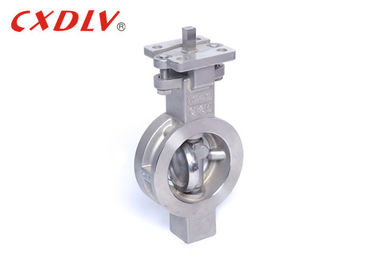

Valvola a cerniera a 2 pollici PN16 CF8M del wafer di GB della maniglia standard della valvola a farfalla SS304
Specifiche
1. Norme applicabili:
* progettazione e fabbricazione: GB/T12238-2005
* collegamento: JB/T79- 94(2)
* dimensione faccia a faccia: GB/T 12221(20)
* prova ed ispezione: JB/T9092-1999
2. Intervallo di grandezza:
- DN50~DN500
3. Valutazione di pressione:
- PN16~PN40
4. Gamma di temperature:
- -20°C~185°C
Applicazione
La valvola a farfalla si riferisce ad un pezzo di chiusura (valvola o disco) è un disco, una valvola che gira intorno all'asse della valvola per aprirsi e chiudersi, pricipalmente tagliente e strozzante sulla conduttura. L'apertura della valvola a farfalla ed il membro di chiusura è un piatto di farfalla a forma di disco che gira intorno al suo proprio asse nel corpo di valvola per raggiungere lo scopo dell'apertura e closing o regolare. La valvola a farfalla è normalmente meno di 90° dall'apertura completa al closing completo. La valvola a farfalla e la barretta della farfalla non hanno capacità autobloccante. Per il posizionamento del piatto di farfalla, un riduttore dell'ingranaggio a vite si aggiunge al gambo di valvola. L'uso di un riduttore dell'ingranaggio a vite non solo permette al disco di avere una capacità autobloccante, ma anche ferma il disco a tutta la posizione e migliora la prestazione di funzionamento della valvola. Caratteristiche della valvola a farfalla speciale industriale: Può resistere alla temperatura elevata ed il campo di pressione applicabile è inoltre alto. La valvola ha un grande diametro nominale. Il corpo di valvola è fatto del acciaio al carbonio. L'anello sigillante del piatto della valvola usa un anello del metallo invece di un anello di gomma. Le grandi valvole a farfalla ad alta temperatura sono fabbricate tramite la saldatura di lamiera d'acciaio e pricipalmente sono utilizzate per le condotte del condotto di scarico ed i tubi di gas dei media ad alta temperatura.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Forza
3. Può trasportare il fango, la meno quantità di liquido accumulata nella bocca del tubo.
4. Sotto pressione bassa, può raggiungere una buona guarnizione.
5. La prestazione di adeguamento è buona.
6. Il canale della sede valvola ha una grande efficace area di flusso e una piccola resistenza fluida una volta completamente aperto.
Selezione di modello
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
