Dettagli:
Termini di pagamento e spedizione:
|
Materiale corpo: | acciaio al carbonio WCB | standard: | ANSI/GB |
---|---|---|---|
Dimensioni: | 12 " | Medium: | Gas di olio dell'acqua |
Connessione: | Tipo del wafer | Pressione: | 300LB |
Evidenziare: | Tipo valvola a farfalla della cialda,valvola a farfalla di stile del wafer |

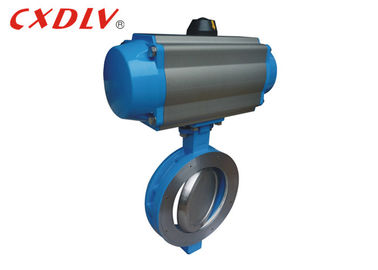

Valvola a farfalla dell'acqua del acciaio al carbonio A216 WCB fuori da 300LB pneumatico 150LB
Specifiche
1. Norme applicabili:
* progettazione e fabbricazione: ASTM A351 304
* collegamento: JB/T79- 94(2)
* dimensione faccia a faccia: ANSI/ASME B16.5
* prova ed ispezione: API STD598-84
2. Intervallo di grandezza:
- 1/2 " ~24"
3. Valutazione di pressione:
- 150LB~600LB
4. Gamma di temperature:
- -20°C~185°C
Applicazione
Il doppio disco ad alto rendimento eccentrico pneumatico della valvola a farfalla e l'anello sigillante adotta una struttura eccentrica unica, caratterizzante la struttura compatta, buona tagliando la prestazione ed il tempo di impiego lungo. La doppia valvola a farfalla ad alto rendimento eccentrica pneumatica ha entrambe le funzioni di adeguamento e del taglio. La doppia valvola a farfalla eccentrica pneumatica di rendimento elevato è ampiamente usata in metallurgia, il prodotto chimico, la energia elettrica, il tessuto, l'alimento, la medicina, carta e l'altra ingegneria municipale e del settore industriale, le piante acquatiche ed altre condutture per acqua di rubinetto, acque luride, il liquido dell'olio o l'aria, il gas, gas naturale, innaffiano il medium quale vapore è tagliata o la pressione e la portata sono controllate.
DIMENSIONE | L | C | Y | E | G |
2" | 43 | 96 | 50 | 38 | 124 |
2 1/2» | 49 | 119 | 48 | 59 | 194 |
3" | 49 | 132 | 74 | 73 | 203 |
4" | 54 | 157 | 97 | 95 | 216 |
5" | 64 | 186 | 111 | 111 | 217 |
6" | 57 | 216 | 146 | 142 | 235 |
8" | 64 | 270 | 194 | 188 | 270 |
10" | 71 | 324 | 243 | 236 | 329 |
12" | 81 | 381 | 289 | 282 | 357 |
Caratteristica
1. La progettazione aerodinamica del piatto di farfalla, la perdita fluida della resistenza è piccola, può essere descritta come prodotto economizzatore d'energia.
2. i metodi del collegamento comprendono il collegamento della flangia, il collegamento del morsetto, il collegamento della saldatura testa a testa ed il collegamento della ansa--clip. La forma movente include il manuale, l'ingranaggio a vite, il legame elettrico, pneumatico, idraulico, elettroidraulico ed altri azionatori, che possono realizzare l'operazione telecomandata ed automatica.
Selezione di modello
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
