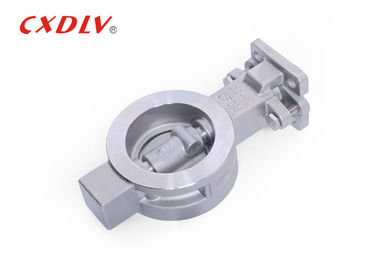

Valvola di ritenuta azionata elettricamente della farfalla del wafer della valvola a farfalla della prima classe di ASTM Dn200
Dettagli:
Luogo di origine: | La Cina |
Marca: | CXDLV |
Certificazione: | CE&ISO |
Numero di modello: | D73F |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1PC |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
Tempi di consegna: | 5~25 giorni del lavoro |
Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
Capacità di alimentazione: | 500pcs/mon |
Informazioni dettagliate |
|||
Materiale corpo: | WCB | Materiale di Seat: | ptfe |
---|---|---|---|
Struttura: | Doppio eccentrico | standard: | ANSI |
Dimensioni: | 8" | Medium: | Gas di olio dell'acqua |
Evidenziare: | valvola a farfalla di stile del wafer,Wafer farfalla valvola di non ritorno |
Descrizione di prodotto
Valvola di ritenuta azionata elettricamente della farfalla del wafer della valvola a farfalla della prima classe di ASTM Dn200
Specifiche
1. Norme applicabili:
* progettazione e fabbricazione: ASTM A351 304
* collegamento: JB/T79- 94(2)
* dimensione faccia a faccia: ANSI/ASME B16.5
* prova ed ispezione: API STD598-84
2. Intervallo di grandezza:
- 1/2 " ~24"
3. Valutazione di pressione:
- 150LB~600LB
4. Gamma di temperature:
- -20°C~185°C
Applicazione
La valvola a farfalla, anche conosciuta come la valvola a cerniera, è una valvola di regolazione semplice. La valvola a farfalla che può essere utilizzata per il controllo di commutazione della conduttura a bassa pressione media significa che il membro di chiusura (valvola o disco) è un disco che gira intorno all'asse della valvola per raggiungere l'apertura ed il closing. un genere di valvola. Le valvole possono essere utilizzate per controllare il flusso di vari tipi di liquidi quali aria, l'acqua, il vapore, i vari media corrosivi, il fango, il petrolio, i metalli liquidi ed i media radioattivi. Pricipalmente tagli e strozzi sulla conduttura. L'apertura della valvola a farfalla ed il membro di chiusura è un piatto di farfalla a forma di disco che gira intorno al suo proprio asse nel corpo di valvola per raggiungere lo scopo dell'apertura e closing o regolare.
DIMENSIONE | L | C | Y | E | G |
2" | 43 | 96 | 50 | 38 | 124 |
2 1/2» | 49 | 119 | 48 | 59 | 194 |
3" | 49 | 132 | 74 | 73 | 203 |
4" | 54 | 157 | 97 | 95 | 216 |
5" | 64 | 186 | 111 | 111 | 217 |
6" | 57 | 216 | 146 | 142 | 235 |
8" | 64 | 270 | 194 | 188 | 270 |
10" | 71 | 324 | 243 | 236 | 329 |
12" | 81 | 381 | 289 | 282 | 357 |
Forza
1. È conveniente e rapido da aprirsi e chiudersi, risparmio di lavoro, la piccola resistenza fluida e può essere azionato frequentemente.
2. struttura semplice, piccola dimensione, breve lunghezza della struttura, piccola dimensione, peso leggero, adatto a valvole del grande diametro.
3. può trasportare il fango, la meno quantità di liquido accumulata nella bocca del tubo.
4. sotto pressione bassa, può raggiungere una buona guarnizione.
Selezione di modello
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
